デジタルゲージ コードレスタイプ

NEW PRODUCTS

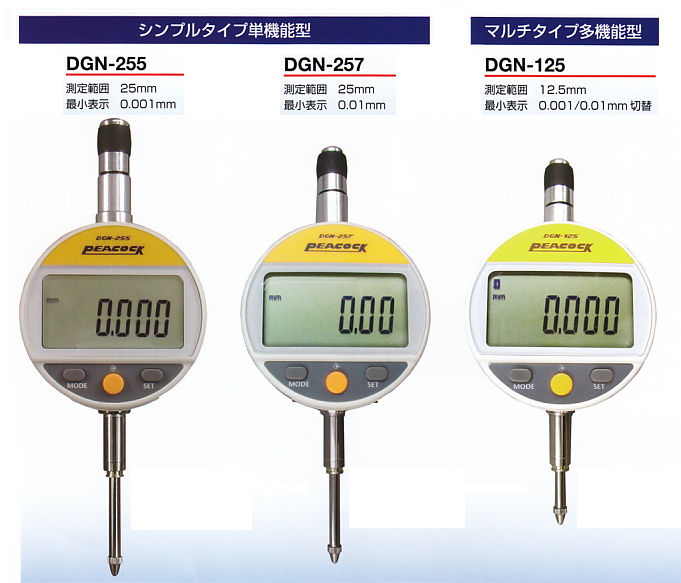

DGN-255 DGN-257 DGN-125

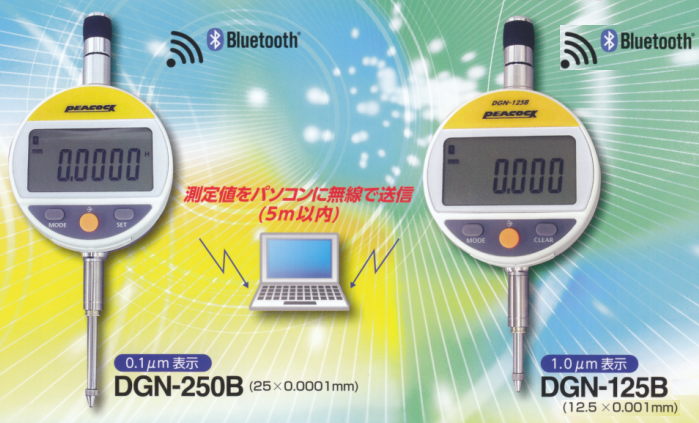

NEW PRODUCTS    DGN-250B    DGN-125B
   測定値をワイヤレスで送信! ( Bluetooth通信 5m 以内 )
   正確・迅速・簡単接続・ デジタルゲージ 新登場!
 DGN-250B


 仕  様
 タイプ シンプルタイプ (単機能型) マルチタイプ (多機能型)
 型 式  DGN-255  DGN-257  DGN-125  DGN-125B  DGN-250B
 測定範囲  25mm  25mm  12.5mm  12.5mm  25mm
 最小表示値  0.001mm  0.01mm  0.001/0.01mm
 切替表示
 0.0001/0.001mm
 切替表示
 指示誤差
 (量子化誤差含まず)
 0.003mm  0.01mm  0.003mm  0.0022mm
 表 示 (mm表示)  -符号 999.999 (6桁)  -符号 9999.99 (6桁)  -符号 99.999 (5桁)  -符号 99.9999 (6桁)
 測定力 (正姿勢) 1.2N 以下  1.0N 以下  1.2N 以下
 保持方法 φ8mmステム保持 (耳金保持はアクセサリーを参照 GB-1DX -4)
 測定子 X-14型 (SR2.0mm 鋼球付 M2.5×0.45 L=7mm)
 使用温度 使用温度 +5℃〜40℃

 データ出力
 DGN-255  DGN-257  DGN-125  DGN-125B  DGN-250B
 有線のみ  有線のみ  有線のみ  無線 Bluetooth4.0 USB レシーバーは
 アクセサリーを参照 BT-4
 (有線で接続出力も可)

 共通仕様
電 池 CR-2032 (ボタン電池) 1個付属 (Bluetooth off 状態で約7,000時間使用)
データ出力 (有線) RS232C 準拠出力 (ケーブルはアクセサリーを参照 KB-232C, KB-USB)
プリセット 任意の数値にセットする機能 (PrE)
極性切替 スピンドル押し込み方向で−数値表示機能 (dir)
単位切替 メトリック ・ インチ 換算表示を選択する機能 (mm/inch)
電池消耗 「B」 点灯で電池交換時期の機能 (B)
表示回転 デジタル表示を読みやすい方向に手で廻せる機構 (Max270度)
省電力 自動で電源 ON/OFF 機能 (スピンドルを動かすと自動で電源 ON )
*約20分使用しないと OFF (長期間使用しないとシャットダウン)

 DGN-125

 DGN-125B
 DGN-250B

 のみの仕様
最小値 最小値を保持 (Min)
最大値 最大値を保持 (Max)
Min+Max 最小値+最大値を保持 (Delta)
倍率表示 設定した倍率で演算表示 (Mult)
合否判定 -NG OK +NG の合否判定 LED 表示 (Tol)

 オプション
レバー リフティングレバー (LL-205) , フィンガーレバー (LL-D20) , レリーズ (RE-205)
耳金裏蓋 穴径φ6.5mm 水平、垂直方向に取付可 (GB-1DX-4)
替え測定子 ダイヤルゲージ用の替え測定子が利用できます。
USB レシーバー  USB Bluetooth レシーバー (BT-4)
信号ケーブル RS232C ケーブル (KB-232C) , USB ケーブル (KB-USB)
インプットアダプタ EXCEL 等にデータを入力 (IF-21B)

 DGN-125B
 DGN-250B

 のみの無線仕様
無線送信 データ無線送信
(Bluetooth4.0 タイプ、動作距離 5m 以内)
  (動作環境 Windows 10 でアップデート済み)
 標準価格  DGN-255
 \48,600
 DGN-257
 \42,800
 DGN-125
 \55,300
 DGN-125B
 \80,000
 DGN-250B
 \115,000


 精度をさらに引き出す充実したオプションアクセサリー
オプションアクセサリー
USBレシーバー BT-4


 替え測定子
替え測定子

 DGN-255 DGN-257 DGN-250B 外観寸法図
DGN-255 DGN-257 外観寸法図
( 破線 GB-1DX-4 の耳金付き裏蓋はオプションです。 カッコ内寸法はDGN-125 DGN-125B )



 デジタルゲージ 応用製品
デジタルアップライトゲージ R1N-255 , R1N-257 , R1N-250B
デジタルシックネスゲージ G2N-255 , G2N-255M , G2N-257, G2N-257M
デジタルシックネスゲージ JAN-255 , JAN-257
デジタルデプスゲージ T2N-255W , T2N-257W , T2N-125WB



 ■ デジタルアップライトゲージ 机上で測定する固定型のデジタル式厚み計
デジタルアップライトゲージ R1N
 デジタルアップライトゲージ 仕様
 型 式  R1N-255  R1N-257  R1N-250B
 デジタルゲージ  DGN-255  DGN-257  DGN-250B
 最小表示値  0.001mm  0.01mm   0.0001mm
 指示誤差
 (量子化誤差含まず)
 ±0.004mm  ±0.02mm  ±0.0025mm
 測定範囲 0 〜 20mm 0 〜 20mm
 測定力 (正姿勢) 1.2N 以下
 測定深さ 55mm
 測定子 / アンビル  φ5mm (SUS材) / φ40mm (セラミック材)
 データー送信  有線のみ  無線/有線
 オプション  無線 : USB Bluetooth レシーバー BT-4
 有線 : USB ケーブル KB-USB
 有線 : RS232C ケーブル KB-232C
 標準価格  \82,300  \68,200  \150,000

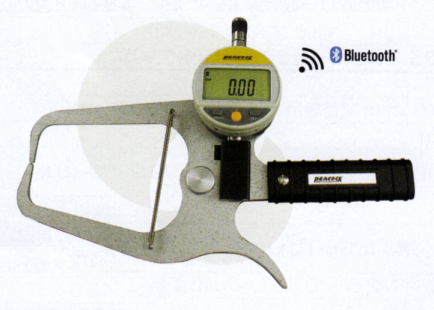

 ■ デジタルシックネスゲージ ハンディタイプのデジタル式厚み計
デジタルシックネスゲージ G2N
 デジタルシックネスゲージ 仕様
 型 式  G2N-255  G2N-255M  G2N-257  G2N-257M
 デジタルゲージ  DGN-255  DGN-255  DGN-257  DGN-257
 測定子 / アンビル  φ10mm  φ6mm  φ10mm  φ6mm
 測定子の平行度  5μm 以下  10μm 以下
 最小表示値  0.001mm  0.01mm
 指示誤差
 (量子化誤差含まず)
 ±0.008mm  ±0.02mm
 測定範囲 0 〜 20mm
 測定力 (正姿勢) 1.2N 以下
 測定深さ 33mm
 標準価格  \56,700  \56,700  \51,500  \51,500

  ・ 測定子、アンビルの形状変更もできます。
測定子、アンビルの形状変更


 ■ デジタルシックネスゲージ ハンディタイプで深いところに届くデシタル式厚み計
デジタルシックネスゲージ JAN
 デジタルシックネスゲージ 仕様
 型 式  JAN-255  JAN-257
 デジタルゲージ  DGN-255  DGN-257
 最小表示値  0.001mm  0.01mm
 指示誤差
 (量子化誤差含まず)
 ±0.01mm  ±0.02mm
 測定子の平行度  5μm 以下  10μm 以下
 測定範囲 0 〜 20mm
 測定力 (正姿勢) 1.2N 以下
 測定深さ 150mm
 測定子 / アンビル  φ10mm / φ20mm
 標準価格  \74,200  \67,500


 ■ デジタルデプスゲージ デジタル式深さ、段差計
デジタルデプスゲージ T2N
 デジタルデプスゲージ 仕様
 型 式  T2N-255W  T2N-257W  T2N-125WB
 デジタルゲージ  DGN-255  DGN-257  DGN-125B
 最小表示値  0.001mm  0.01mm  0.001mm
 指示誤差
 (量子化誤差含まず)
 ±0.004mm  ±0.02mm  ±0.004mm
 測定範囲 0 〜 20mm  0 〜 12mm
 ベース ( L×W ) 長さ75mm×幅11mm
 ベース平面度 5μm 以下
 測定子   先端形状 (SR1) XS-315  先端形状 (SR1) XS-320
ニードル、針状に交換も可
 データー送信  有線のみ  無線/有線
 オプション   無線 : USB Bluetooth レシーバー BT-4
 有線 : USB ケーブル KB-USB
 有線 : RS232C ケーブル KB-232C
 標準価格  \52,500  \46,400  \82,300
  オプション (替え測定子)
T2N 替え測定子
