 にぎり下長さが短い、コンパクトサイズです。
超硬合金使用の換えロッドも用意しております。
推奨ダイヤルゲージ
|
17Z, 57B |
(目量0.01mm) |
|
15Z, 5F |
(目量0.001mm) |
ダイヤルゲージは付属しません。 |

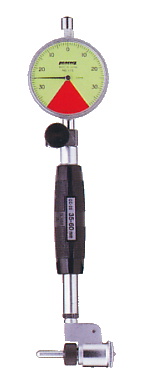

 ショートサイズシリンダゲージ Sシリーズ |
| 型 式 |
CC-1S
（生産終了） |
| 測定範囲 |
18〜35mm |
 |
| 型 式 |
CC-2S
（生産終了） |
| 測定範囲 |
35〜60mm |
 |
| 型 式 |
CC-3CS
（生産終了） |
| 測定範囲 |
50〜150mm |
 50mmアダプタ付き
 |
| 仕 様 |
| 型 式 |
測定範囲
(mm) |
有効測定
範囲(mm) |
広範囲
精度(μm) |
隣接誤差
(μm) |
繰返し
精密度(μm) |
換えロッド
間隔(mm) , 本数 |
換えワッシャ
厚さ(mm)×枚数 |
アダプタ
(mm) |
標準価格 |
CC-1S
（生産終了） |
18〜35 |
1.2 |
5 |
2 |
2 |
2とび , 9 |
0.5, 1 ×1 |
|
23,900円 |
CC-2S
（生産終了） |
35〜60 |
1.2 |
5 |
2 |
2 |
5とび , 6 |
1, 2, 3 ×1 |
|
25,800円 |
CC-3S
（生産終了） |
50〜100 |
1.2 |
5 |
2 |
2 |
5とび , 11 |
1, 2, 3 ×1 |
|
26,900円 |
CC-3CS
（生産終了） |
50〜150 |
1.2 |
5 |
2 |
2 |
5とび , 11 |
1, 2, 3 ×1 |
50×1 |
27,900円 |
| 製品のワンポイント |
| にぎり下長さ特殊タイプ (ショートタイプ、ロングタイプ) 各々製作いたします。 |
|
| 外観寸法図 (mm) |
| 型 式 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
| CC-1S （生産終了） |
150 |
50 |
5.75 |
70 |
23 |
20 |
10 |
18〜35 |
13 |
11.5 |
| CC-2S （生産終了） |
151.5 |
50 |
8.5 |
70 |
23 |
20 |
10 |
35〜60 |
22 |
17 |
| CC-3S （生産終了） |
152 |
50 |
9 |
70 |
23 |
20 |
10 |
50〜100 |
30 |
18 |
| CC-3CS （生産終了） |
152 |
50 |
9 |
70 |
23 |
20 |
10 |
50〜150 |
30 |
18 |
 |
| このページの先頭へ戻る |
| CC-1S〜CC-3CS 換えロッド 寸法図 |
| 型 式 |
サイズ (mm) |
L (mm) |
CC-1S
換えロッド |
※ 18 |
2 |
| 20 |
4 |
| 22 |
6 |
| 24 |
8 |
| 26 |
10 |
| 28 |
12 |
| 30 |
14 |
| 32 |
16 |
| 34 |
18 |
|
 |
| 型 式 |
サイズ (mm) |
L (mm) |
CC-2S
換えロッド |
35 |
5 |
| 40 |
10 |
| 45 |
15 |
| 50 |
20 |
| 55 |
25 |
| 60 |
30 |
|
 |
| 型 式 |
サイズ (mm) |
L (mm) |
CC-3S
CC-3CS
換えロッド |
50 |
5 |
| 55 |
10 |
| 60 |
15 |
| 65 |
20 |
| 70 |
25 |
| 75 |
30 |
| 80 |
35 |
| 85 |
40 |
| 90 |
45 |
| 95 |
50 |
| 100 |
55 |
|
|
| CC-1S〜CC-3CS 換えワッシャ 寸法図 |
| 型 式 |
T (mm) |
A (mm) |
B (mm) |
| CC-1S |
0.5, 1 |
4.1 |
7 |
| CC-2S |
1, 2, 3 |
5.1 |
8 |
| CC-3S |
1, 2, 3 |
5.1 |
8 |
| CC-3CS |
1, 2, 3 |
5.1 |
8 |
|
 |
|
仕様及び外観は商品改良のため予告なく一部変更することがありますのでご了承下さい。
