ダイヤルゲージ 自動テスタ DGT-20G


ダイヤルゲージ 自動テスタ DGT-20G ( 標準価格 1,420,000円 )

ダイヤルゲージを検出器にセットし、ダイヤルゲージの指針を合わせメモリースイッチするだけで、
後は、自動的に処理しますので、初心者にも安心して使えます。
JIS B 7503 : 1997 の規格は標準で登録されています。

特 長
 (1) 簡単・使いやすい!検査時間の短縮
良く使う器種は、コード番号として登録し、コード番号呼び出しで、スムーズに検査できます。
合否判定機能付で自動的に良品、不良品を判別します。
オペレータは、ダイヤルゲージの目盛板に指針を合わせメモリーするだけで、自動的に処理されます。
RS-232C 規格で測定値を出力、外部で記憶保存できます。
 (2) 高精度
基準器は、ガラス製リニアスケールを採用により安定した精度を保ちます。
 (3) グラフィック
測定値を視覚的に判断できる折れ線図でプリントアウトします。
±6μm 幅と ±12μm 幅でグラフィックするため正確な精度の傾向がつかめます。
 (4) 登録機能付き
メーカ登録済 ( ROM ) --> JIS B 7533、JIS B 7515、JIS B 7503
ユーザー登録 ( RAM ) --> ユーザーにて独自に規格の登録ができます。( 約130点 )

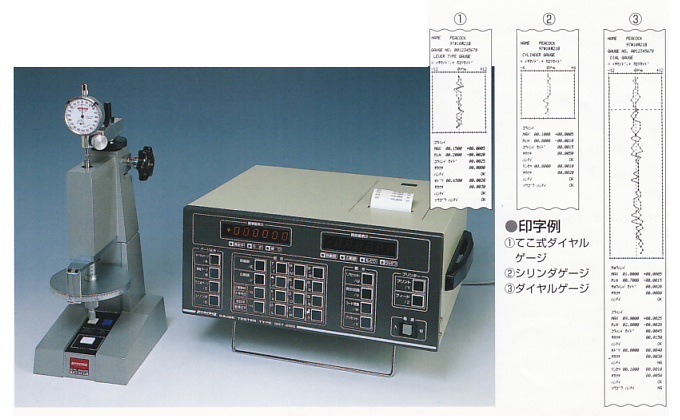

DGT-20G 使用例
測定可能シリンダゲージ
10〜18mm
18〜35mm
35〜60mm
50〜100mm
全てにぎり下標準タイプ

DGT-20G 印字例

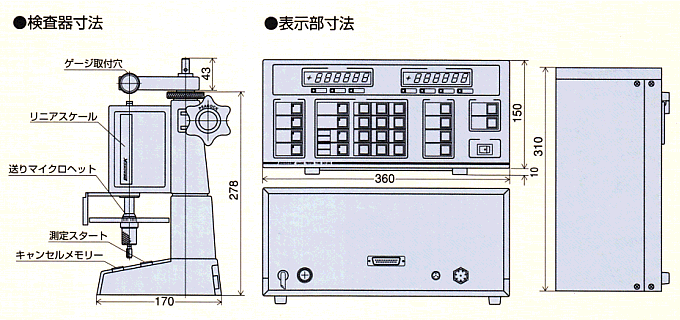

 外観寸法図
DGT-20G 外観寸法図


仕 様
型 式 DGT-20G
 測定範囲 0 〜 20mm
 最小表示量 0.2μm
 精 度 ±1μm
 基準スケール インクリメンタル型リニアスケール
 送り部 マイクロメータヘッド
 表示部 基準値側 --> ±99.9990mm   誤差値側 --> ±99.9990mm
 測定可能ゲージ ダイヤルゲージ ( JIS B 7503 準拠 )   テコ式ダイヤルゲージ ( JIS B 7533 準拠 )
シリンダゲージ (JIS 7515 準拠 )
 最小設定ピッチ 1μm ( 0.1 〜 0.9μm は不可 )
 最大入力ポイント数 200 点
 登録済コード 24 点
 ユーザ登録コード 約 130 点 ( ユーザーにて入力します )
 印字選択 全データを印字   結果のみ印字   折れ線グラフィック印字
 合否の判定 判定基準で NG 値赤印字
 表示機能 基準値は左側に表示
誤差値は右側に表示 ( 自動的に狭範囲、広範囲、もどり誤差と切り替わり表示します )
 キー入力機能 測定年月日、測定者名、管理番号   コード番号 ( 10 文字まで )
 プリセット機能 20 〜 40mm の長ストロークゲージを測ります
 記録紙 普通紙ロール紙 57×φ50mm 市販品
 電 源 AC100V  ±10%  50/60Hz
 付属品 テコ式ダイヤルゲージ用アタッチメント  1個
バックプランジャー用アタッチメント  1個
ミラー ( テコ式用 )  1個
接続コード  1本、記録紙ロール  1巻、インクリボン
 オプション シリンダゲージ用アタッチメント ( DGT−CC )
シリンダゲージ用マスターダイヤルゲージ
英文表記、インチ表記
フットスイッチ ( メモリー用 )
パソコンにてデータ保存、ソフト開発
 データ出力
RS-232C 準拠出力
測定終了で全データを送信
コネクタ  D-Sub25P
送信方法 調歩同期式
 ボーレイト  4800 Bps
 スタートビット  1 ビット
 ストップビット  1 ビット
 コード  ASCU 8 ビット
 パリティ  ナシ
