ダイヤルシックネスゲージは、小物部品、ゴム、フェルト紙などの厚みをレバー操作で迅速に
測定できるハンディタイプの測定器です。
用途に合わせ豊富な器種よりご選択できます。 |
|
G、Hタイプはピーコック最大の特徴であるフレーム部、ゲージ部一体型構造で作業性、耐久性に
優れております。 |
|
 ダイヤルシックネスゲージ (厚み測定器) 0.01mmタイプ |
| 型 式 |
G |
| 目 量 |
0.01mm |
| 測定範囲 |
0〜10mm |
 測定子、アンビル セラミック製
測定子、アンビル φ10フラット
フレーム、ゲージ部一体型タイプ
 |
| 型 式 |
G-1A |
| 目 量 |
0.01mm |
| 測定範囲 |
0〜10mm |
測定子、アンビル φ5フラット
フレーム、ゲージ部一体型タイプ
 |
| 型 式 |
G-1M |
| 目 量 |
0.01mm |
| 測定範囲 |
0〜10mm |
測定子、アンビル セラミック製
測定子、アンビル φ6フラット
フレーム、ゲージ部一体型タイプ
|
| 型 式 |
G-2 |
| 目 量 |
0.01mm |
| 測定範囲 |
0〜20mm |
測定子、アンビル セラミック製
測定子、アンビル φ10フラット
 |
| 型 式 |
G-3 (生産終了) |
| 目 量 |
0.01mm |
| 測定範囲 |
30mm |
ダイヤル測定範囲は10mmです。
アンビル可動式
(10mm以上は比較測定になります。)
 |
| 型 式 |
G-4 (生産終了) |
| 目 量 |
0.01mm |
| 測定範囲 |
65mm |
ダイヤル測定範囲は10mmです。
アンビル可動式
(10mm以上は比較測定になります。)
フレーム、ゲージ部一体型タイプ
|
| 型 式 |
H |
| 目 量 |
0.01mm |
| 測定範囲 |
0〜10mm |
測定子、アンビル セラミック製
測定子、アンビル φ10フラット
フレーム、ゲージ部一体型タイプ
|
| 型 式 |
H-1A |
| 目 量 |
0.01mm |
| 測定範囲 |
0〜10mm |
測定子、アンビル φ5フラット
フレーム、ゲージ部一体型タイプ
 |
|
| 型 式 |
H-2 |
| 目 量 |
0.01mm |
| 測定範囲 |
0〜10mm |
測定子、アンビル 球状
 |
|
| 型 式 |
H-3 (生産終了) |
| 目 量 |
0.01mm |
| 測定範囲 |
0〜10mm |
測定子 球状
アンビル ローラ式
 |
|
 |
| ペーパーゲージ PG-10 は紙関連専用厚み測定器です。 |
| 型 式 |
PG-10 |
(ペーパーゲージ) |
| 目 量 |
0.01mm |
|
| 測定範囲 |
0〜10mm |
|
紙厚測定に適しております。
読み取り易い100μm単位表示付
 |
持ち運びに便利な大きさ、使いやすさも抜群！
紙をはさむ部分はSK材を使用しています。
|
目盛板は、ミリ・ミクロン読みができます。
|
|
( 1目盛は0.01mmまたは10ミクロン ) |
|
測定子、アンビル部分はご要望に応じて、
|
|
特殊形状のものも製作いたします。 |
|
|
| このページの先頭へ戻る |
| 仕 様 |
| 型 式 |
目 量
(mm) |
測定範囲
(mm) |
測定深さ
(mm) |
指示誤差
(μm) |
測定子 |
測定力
(N) 以下 |
標準価格 |
| 直径 (mm) |
平行度 (μm) |
| G |
0.01 |
0〜10 |
20 |
±20 |
10 |
5 |
1.8 |
9,940円 |
| G-MT |
0.01 |
0〜10 |
20 |
±20 |
10 (金属製) |
5 |
1.8 |
9,570円 |
| G-1A |
0.01 |
0〜10 |
20 |
±20 |
5 |
5 |
1.8 |
11,220円 |
| G-1M |
0.01 |
0〜10 |
20 |
±20 |
6 |
5 |
1.8 |
10,340円 |
| PG-10 |
0.01 |
0〜10 |
20 |
±20 |
10 (金属製) |
5 |
1.8 |
9,140円 |
| G-2 |
0.01 |
0〜20 |
33 |
±22 |
10 |
5 |
2.0 |
21,280円 |
G-3
(生産終了) |
0.01 |
30 (可動10mm) |
20 |
±20 |
10 |
5 |
1.8 |
24,600円 |
G-4
(生産終了) |
0.01 |
65 (可動10mm) |
30 |
±20 |
R 形状 |
-- |
1.8 |
26,600円 |
| H |
0.01 |
0〜10 |
120 |
±20 |
10 |
5 |
1.8 |
11,780円 |
| H-MT |
0.01 |
0〜10 |
120 |
±20 |
10 (金属製) |
5 |
1.8 |
11,220円 |
| H-1A |
0.01 |
0〜10 |
120 |
±20 |
5 |
5 |
1.8 |
13,530円 |
| H-2 |
0.01 |
0〜10 |
170 |
±20 |
球状 |
-- |
1.8 |
32,730円 |
H-3
(生産終了) |
0.01 |
0〜10 |
170 |
±20 |
球状 |
-- |
1.8 |
51,000円 |
|
| このページの先頭へ戻る |

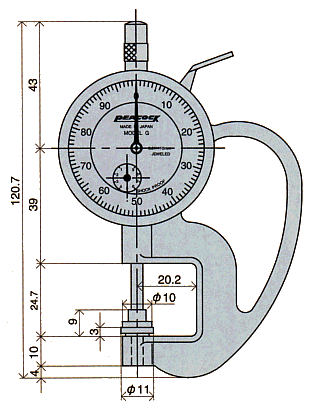

外観寸法図 G
|
外観寸法図 G-MT, PG-10
|

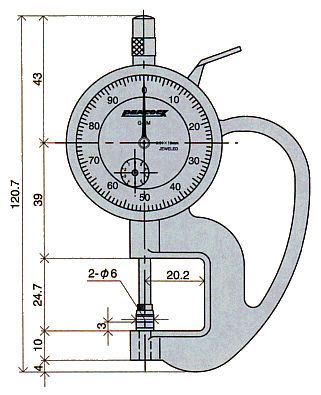

外観寸法図 G-1M
|

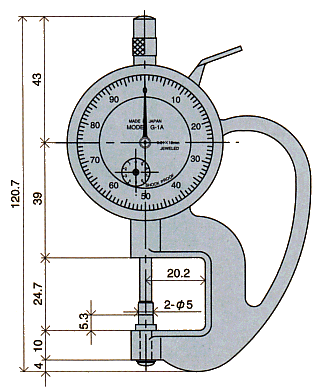

外観寸法図 G-1A
 |

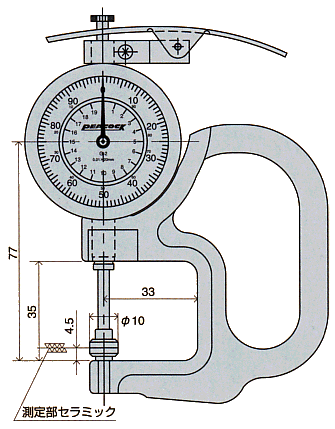

外観寸法図 G-2
|
外観寸法図 G-3 (生産終了)
 |
外観寸法図 G-4 (生産終了)
|
外観寸法図 H
|

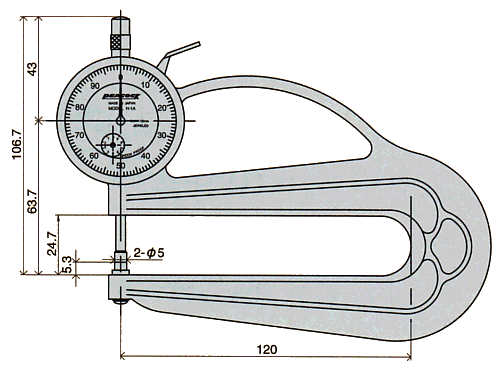

外観寸法図 H-1A
|
外観寸法図 H-MT
|
外観寸法図 H-2
|
外観寸法図 H-3 (生産終了)
|
|
仕様及び外観は商品改良のため予告なく一部変更することがありますのでご了承下さい。
