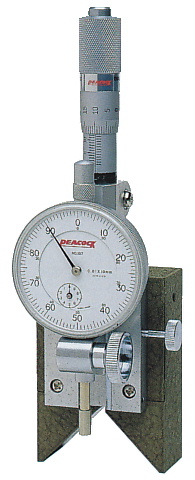

ダイヤルツールセッチングゲージ

( マグネットベース付 )  ツールセッチングゲージ （生産終了） 型 式 TS-1 （生産終了）  ( ダイヤルゲージ別売り ) ボーリングで穴ぐり作業を行うとき、バーに取付けるバイ トの刃先高を精密に測定するために使用されます。 底面にやげんのある磁石体の前面に摺動する微動枠が あり、その上部に、マイクロメータが付いています。 微動枠には、ダイヤルゲージを取付け、目安になる目盛 は、マイクロメータで、また細かい目盛は、ダイヤルゲー ジで、バイトの刃先高を読取ります。 仕 様 型 式 マイクロメータ 磁石体 磁石体の前面から 測定子の中心まで ( mm ) 適用ボーリング バーの直径 ( mm ) 標準価格 目 量 ( mm ) 測定範囲 ( mm ) 角度 磁力 (ｋｇ) 以上 幅 ( mm ) 厚さ ( mm ) 高さ ( mm ) TS-1 （生産終了） 0.01 25 　90° 7 54 26 79 18 15 〜 60 127,600円 ダイヤルゲージ別売り ダイヤルゲージ取付測定子 型式 X-3 使用ゲージ 0.01mmタイプ 型式 107F 使用ゲージ 0.001mmタイプ 型式 5F | HOME | 製品情報 | スタンド INDEX | 型式索引 | | このページの先頭へ戻る | 仕様及び外観は商品改良のため予告なく一部変更することがありますのでご了承下さい。 標準価格に消費税は含まれておりません。ご購入の際、消費税を別途申し受けますのでご了承下さい。
