 ピクテスト・ニューピクテスト アクセサリー |
 |
| ピクテスト・ニューピクテスト 替測定子 |
 |

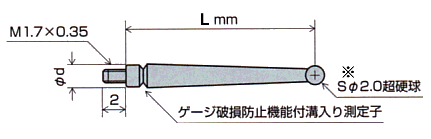

測定子外観寸法図
| ※ |
Sφ3.0、 Sφ1.0、 Sφ0.8、 Sφ0.5 超硬球付も常備しております。 |
|
Sφ2.0ルビー球も用意しております。 |
|
型式例 : XN1A-2R ---> PCN-1A用φ2.0ルビー球付測定子 |
|
| 仕 様 ピクテスト (切替レバータイプ) 測定子 |
| 型 式 |
先端ボール径 |
Ｌ (mm) |
ød (mm) |
該当製品 (共通製品) |
| XP1A-2R (ルビー球付) |
2 |
18.2 |
2.5 |
PC-1A, PC-1AE, PC-1AV, PC-3, PC-1AR |
| XP1A-3 |
3 |
PC-1A, PC-1AE, PC-1AV, PC-3 |
| XP1A-2 |
2 |
| XP1A-1 |
1 |
| XP1A-08 |
0.8 |
| XP1A-05 |
0.5 |
| XP1B-2R (ルビー球付) |
2 |
19.24 |
2.5 |
PC-1B, PC-1BE, PC-1BV, PC-1BW, PC-1BR |
| XP1B-3 |
3 |
PC-1B, PC-1BE, PC-1BV, PC-1BW |
| XP1B-2 |
2 |
| XP1B-1 |
1 |
| XP1B-08 |
0.8 |
| XP1B-05 |
0.5 |
| XP1L-2R (ルビー球付) |
2 |
39.72 |
3.0 |
PC-1L, PC-1LE, PC-1LV, PC-3L, PC-1LR |
| XP1L-3 |
3 |
PC-1L, PC-1LE, PC-1LV, PC-3L |
| XP1L-2 |
2 |
| XP1L-1 |
1 |
| XP1L-08 |
0.8 |
| XP1L-05 |
0.5 |
| XP2-2R (ルビー球付) |
2 |
8.80 |
2.2 |
PC-2, PC-2V, PC-4, PC-2R |
| XP2-3 |
3 |
PC-2, PC-2V, PC-4 |
| XP2-2 |
2 |
| XP2-1 |
1 |
| XP2-08 |
0.8 |
| XP2-05 |
0.5 |
| 仕 様 ニューピクテスト (ノークラッチタイプ) 測定子 |
| 型 式 |
先端ボール径 |
Ｌ (mm) |
ød (mm) |
該当製品 (共通製品) |
XN1A-2R
(ルビー球付) |
2 |
17.74 |
2.5 |
PCN-1A, PCN-0, PCN-1AE, PCN-1AD, PCN-5, PCN-7A, PCN-1AU
PCN-5U, PCN-1AV, PCN-1AR, PCN-5R |
| XN1A-3 |
3 |
PCN-1A, PCN-0, PCN-1AE, PCN-1AD, PCN-5, PCN-7A, PCN-1AV |
| XN1A-2 |
2 |
| XN1A-1 |
1 |
| XN1A-08 |
0.8 |
| XN1A-05 |
0.5 |
XN1B-2R
(ルビー球付) |
2 |
18.63 |
2.5 |
PCN-1B, PCN-1BE, PCN-1BU, PCN-1BZ(A), PCN-1BZ(B), PCN-1BV
PCN-1BR |
| XN1B-3 |
3 |
PCN-1B, PCN-1BE, PCN-1BZ(A), PCN-1BZ(B), PCN-1BV |
| XN1B-2 |
2 |
| XN1B-1 |
1 |
| XN1B-08 |
0.8 |
| XN1B-05 |
0.5 |
XN1L-2R
(ルビー球付) |
2 |
39.00 |
2.5 |
PCN-1L, PCN-1LE, PCN-1LD, PCN-1LU, PCN-1LZ(A), PCN-1LZ(B)
PCN-1LV, PCN-1LR |
| XN1L-3 |
3 |
PCN-1L, PCN-1LE, PCN-1LD, PCN-1LZ(A), PCN-1LZ(B), PCN-1LV |
| XN1L-2 |
2 |
| XN1L-1 |
1 |
| XN1L-08 |
0.8 |
| XN1L-05 |
0.5 |
XN2-2R
(ルビー球付) |
2 |
14.33 |
2.2 |
PCN-2, PCN-2E, PCN-6, PCN-2U, PCN-6U, PCN-2Z(A), PCN-2Z(B)
PCN-2V, PCN-2R, PCN-6R |
| XN2-3 |
3 |
PCN-2, PCN-2E, PCN-6, PCN-2Z(A), PCN-2Z(B), PCN-2V |
| XN2-2 |
2 |
| XN2-1 |
1 |
| XN2-08 |
0.8 |
| XN2-05 |
0.5 |
XN2L-2R
(ルビー球付) |
2 |
19.86 |
2.5 |
PCN-2L |
| XN2L-3 |
3 |
| XN2L-2 |
2 |
| XN2L-1 |
1 |
| XN2L-08 |
0.8 |
| XN2L-05 |
0.5 |
XN2B-2R
(ルビー球付) |
2 |
13.00 |
2.2 |
PCN-2B, PCN-2BD, PCN-7C, PCN-SD, PCN-2BU, PCN-2BV
PCN-2BR |
| XN2B-3 |
3 |
PCN-2B, PCN-2BD, PCN-7C, PCN-SD, PCN-2BV |
| XN2B-2 |
2 |
| XN2B-1 |
1 |
| XN2B-08 |
0.8 |
| XN2B-05 |
0.5 |
XNS-2R
(ルビー球付) |
2 |
8.13 |
2.2 |
PCN-S, PCN-SU, PCN-SV, PCN-SR, PCN-6S |
| XNS-3 |
3 |
PCN-S, PCN-SV, PCN-6S |
| XNS-2 |
2 |
| XNS-1 |
1 |
| XNS-08 |
0.8 |
| XNS-05 |
0.5 |

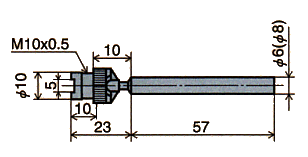

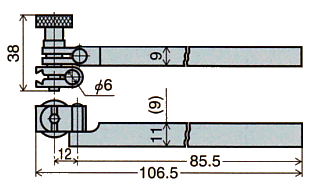

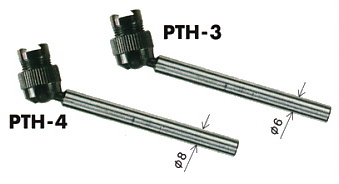

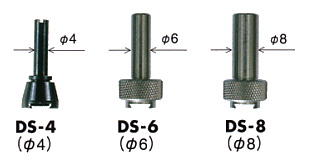

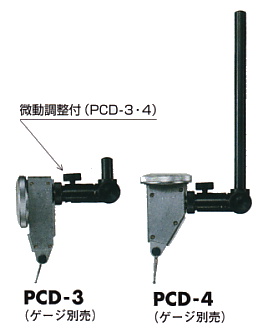

| このページの先頭へ戻る |
| このページの先頭へ戻る |
| このページの先頭へ戻る |
| 今までになかったちょっと変わった測定子 XP1LX-2 |
| 型 式 |
XP1LX-2 |
PAT. No. 3065810 |
| 直角に曲がった先端測定子が、いままで測れなかった場所を測れるようにしました。 |
| この測定子はワークに対して水平垂直になるようにセットしてください。 |
|
| 特殊形状測定子の紹介 ( 測定子型式 XP1LX-2 ) |
| この測定子 XP1LX-2 は PAT. No. 3065810 を取得しています。 |

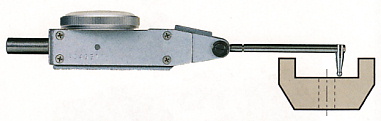

図に示すような凹部を測定する場合、手前の凸部が測定子に
当たって測定できない場合があります。
|
この測定子 ( XP1LX-2 ) をお使いいただければ測定子を水平に
して測定することができます。
|
注) 測定子寸法は、PC-1L ( ピクテスト ) 用の寸法になってお
ります。 |
|
| 型 式 |
標準価格 |
| XP1LX-2 |
|
| PC-1L ( XP1LX-2付 ) |
16,490円 |
|

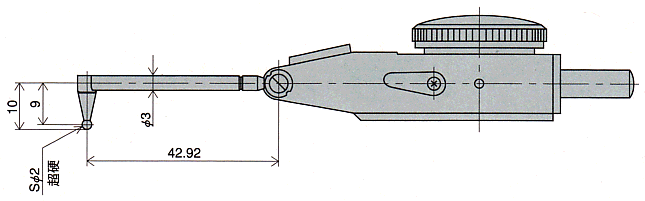

 測定子 XP1LX-2 寸法図
|
|
仕様及び外観は商品改良のため予告なく一部変更することがありますのでご了承下さい。
