ピクテスト・ニューピクテスト使用例, 資料


 ピクテスト・ニューピクテスト 使用例
ピクテスト, ニューピクテスト 使用例

 ピクテスト・ニューピクテスト 資料
ピクテスト・ニューピクテストの正しい使い方は、測定子を測定方向に直角に保持して測定することが大切で、
保持姿勢がある角度をもってセットされると正確な測定はで きません。
ピクテスト, ニューピクテスト 測定方向

測定子と測定方向とが直角でないときの修正方法
測定子と測定方向とが、測定現場の条件が悪く、どうしても直角保持できず、

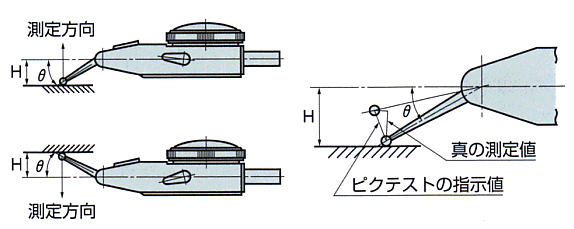

下図のように角度 ( θ ) をなし測定子の回転中心より測定面までの距離が H のような状態の場合は、
真の値 = ピクテスト・ニューピクテストの指示値×cosθ( 補正値 ) の式により真の値が求められます。


( 例 ) PC-1Aを使用し、角度が30°でピクテストの読みが 0.05mm のとき、

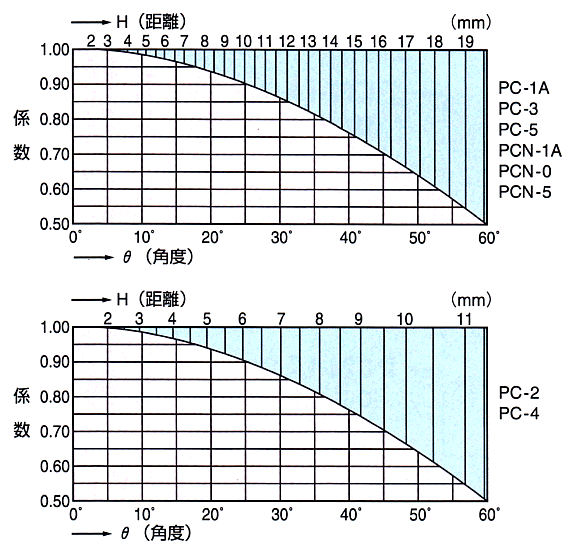

係数は表より 0.87 ですから 0.05mm×0.87 = 0.0435 ≒ 0.043mm
測定子と測定方向とが直角でないとき、修正しなくても良い場合
測定子と測定方向とが直角でない場合は、修正係数を用いて修正しますが、
測定誤差が 10% まで許される場合には、係数が 0.9 以上であれば修正しなくてもよいことになります。
