 ダイヤルゲージ用 各種測定子ジョイント (継ぎ足しジョイント) |
 標準ダイヤルゲージにて測定物に測定子が届かない場合に測定子ジョイントを継ぎ足すと便利です。 |
φ4mmタイプ
注) XJ-406のネジ穴深さは 5mm になります。
|
φ5mmタイプ
 |
| L mm |
6mm |
10mm |
15mm |
20mm |
25mm |
30mm |
35mm |
40mm |
45mm |
| φ4 タイプ |
XJ-406 |
XJ-410 |
XJ-415 |
XJ-420 |
XJ-425 |
XJ-430 |
XJ-435 |
XJ-440 |
XJ-445 |
| φ5 タイプ |
|
XJ-510 |
|
XJ-520 |
|
XJ-530 |
|
XJ-540 |
|
| 注) XJ-406のネジ穴深さは 5mm になります。 |
| L mm |
50mm |
55mm |
60mm |
65mm |
70mm |
75mm |
80mm |
90mm |
100mm |
| φ4 タイプ |
XJ-450 |
XJ-455 |
XJ-460 |
XJ-465 |
XJ-470 |
XJ-475 |
XJ-480 |
XJ-490 |
XJ-400 |
| φ5 タイプ |
XJ-550 |
|
XJ-560 |
|
|
|
|
|
|
|
|
| このページの先頭へ戻る |

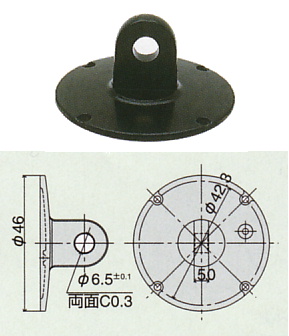

| ダイヤルゲージ用 各種裏ぶた |
| 耳金付 |
| 耳金をはさんでクランプします。 |
 |
|
| 型 式 |
裏ぶた外径
(φmm) |
適 用 器 種 |
| GB-1A |
46.0 |
107, 107Z, 17Z, 57, 17, 17B
5Z, 15Z, 207S, 207W, 18, 5B |
| GB-115 |
50.2 |
25S |
| GB-125 |
59.5 |
25, 55, 207 |
| GB-1307 |
69.8 |
307 |
| GB-1507 |
76.7 |
507, 509 |
| GB-1809 |
105.0 |
809 |
| GB-147 |
30.7 |
47, 47Z, 47SZ |
| GB-136 |
35.8 |
5S, 36A, 36B |
| GB-157S |
35.3 |
57S |
| GB-1DX |
50.2 |
55DX, 56, 107DX, 307S, 5DX |
|

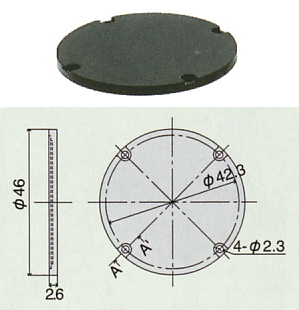

| 平 |
| 裏ぶたを利用してクランプすることはできません。 |
 |
|
| 型 式 |
裏ぶた外径
(φmm) |
適 用 器 種 |
| GB-3A |
46.0 |
107, 107Z, 17Z, 57, 17, 17B
5Z, 15Z, 207S, 207W, 18, 5B |
| GB-315 |
50.2 |
25S |
| GB-325 |
59.5 |
25, 207 |
| GB-355 |
59.5 |
55 |
| GB-3307 |
69.8 |
307 |
| GB-3507 |
76.7 |
507, 509 |
| GB-3809 |
105.0 |
809 |
| GB-347 |
30.7 |
47, 47Z, 47SZ |
| GB-336 |
35.8 |
5S, 36A, 36B |
| GB-357S |
35.3 |
57S |
| GB-3DX |
50.2 |
55DX, 56, 107DX, 307S, 5DX |
|
|
|
|

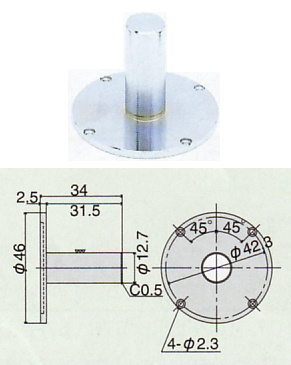

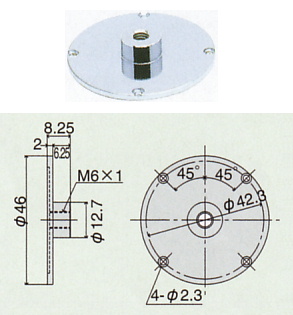

| ポストバック |
| φ12.7の支柱部をクランプして使用します |
 |
|
| 型 式 |
裏ぶた外径
(φmm) |
適 用 器 種 |
| GB-4A |
46.0 |
107, 107Z, 17Z, 57, 17, 17B
5Z, 15Z, 207S, 207W, 18, 5B |
| GB-447 |
30.7 |
47, 47Z, 47SZ |
注) GB-447 受注製作品 |
| スクリューバック |
ネジ部をガイドとして、
ねじにてクランプして使用します。 |
 |
|
| 型 式 |
裏ぶた外径
(φmm) |
適 用 器 種 |
| GB-5A |
46.0 |
107, 107Z, 57, 17, 5B, 5Z, 17B
15Z, 207S, 207W, 18 |
| GB-547 |
30.7 |
47, 47Z, 47SZ |
| GB-536 |
35.8 |
5S, 36A, 36B |
| GB-557S |
35.3 |
57S |
注) GB-547, GB-536, GB-557S 受注製作品 |

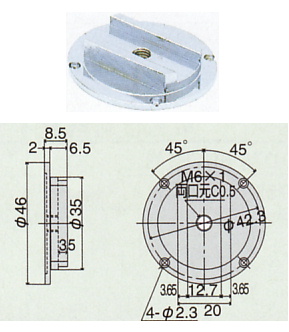

| アジャストバック |
溝部をガイドとして、スライドさせることができます。
クランプはネジにて行います。 |
 |
|
| 型 式 |
裏ぶた外径
(φmm) |
適 用 器 種 |
| GB-6A |
46.0 |
107, 107Z, 57, 17, 5B, 5Z, 17B
15Z, 207S, 207W, 17Z, 18 |
| GB-625 |
59.5 |
25, 55, 207 |
| GB-647 |
30.7 |
47, 47Z, 47SZ |
| GB-636 |
35.8 |
5S, 36A, 36B |
| GB-657S |
35.3 |
57S |
|
|
|
注) GB-625, GB-647, GB-636, GB-657S 受注製作品 |

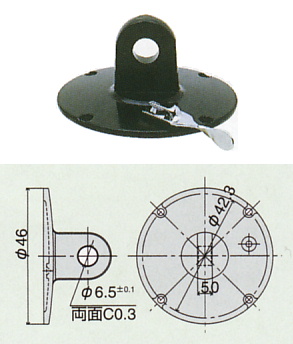

| レバー付 |
裏ぶたのレバーを操作する事でスピンドルを
引き上げる事が簡単にできます。 |
 |
|
| 型 式 |
裏ぶた外径
(φmm) |
適 用 器 種 |
| GB-7A |
46.0 |
107, 107Z, 57, 17, 5B, 5Z, 17B
15Z, 17Z, 18 |
|
|
|
|
| このページの先頭へ戻る |

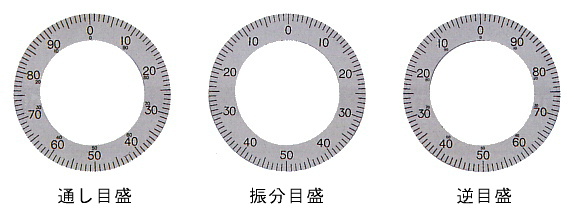

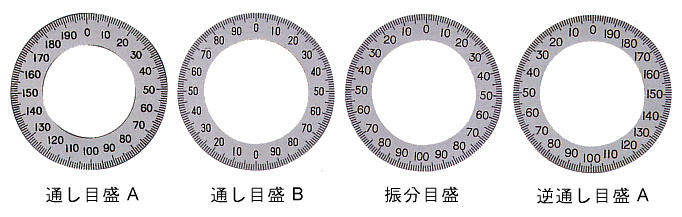

| ダイヤルゲージ用 各種外目盛板 |
| 各種外目盛板 0.001mm タイプ |
 |
| 適用機種 ; 5B-HG, 5B, 5F, 5-SWF |
他の0.001mmダイヤル用外目盛板も製作します。
( 例 ; 25, 55, 55-DX ) |
| 外逆目盛板も製作します。 |
|
|
| 各種外目盛板 0.01mm タイプ |
 |
| 適用機種 ; 107-HG, 107, 107F, 107-SWA, 107-BL, 107F-RE, 107-LL, 17, 57-SWA,
57, 57F |
他の0.01mmダイヤル用外目盛板も製作します。
( 例 ; 47, 57S, 36B ) |
|
|
| このページの先頭へ戻る |

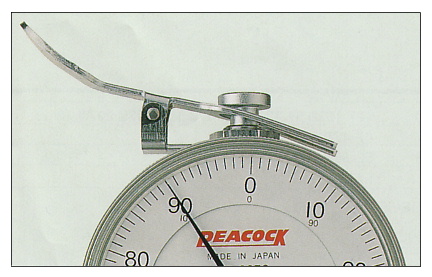

| スピンドル引き上げ用リフティングレバー (LL-1) |
| リフティングレバー LL-1 |
 |
|
| 型 式 |
取付け可能ダイヤルゲージ |
| LL-1 |
107, 107F, 57, 57B, 57F, 17 |
| 17B, 5B, 5F, 55, 55DX, 25S |
| 56, 17Z, 15Z, 207S |
|
|
|
| このページの先頭へ戻る |

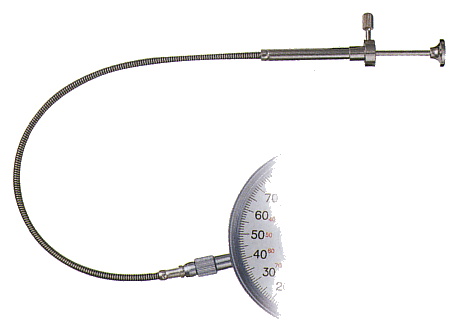

| スピンドル引き上げ用レリーズ |
| レリーズ |
 |
|
| 型 式 |
取付け可能ダイヤルゲージ |
| RE-1 |
10F-RE, R1-B |
| RE-2 |
25F-RE, R1-A |
|
| このページの先頭へ戻る |

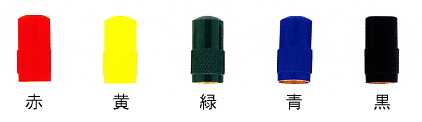

| ダイヤルゲージ用 カラーキャップ |
| カラーキャップ |
ダイヤルゲージの計量管理用として、赤、黄、緑、青、黒の５色を用意してます。
標準形ダイヤルゲージ0.01mm、0.001mmタイプに使用できます。
|
 |
|
| このページの先頭へ戻る |

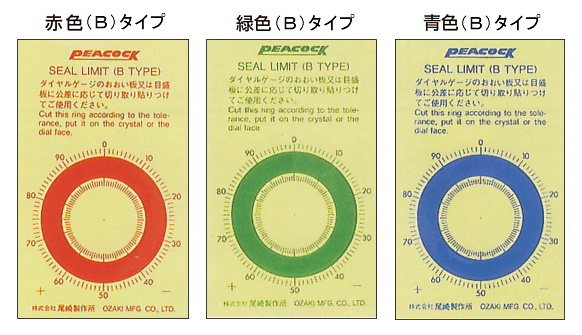

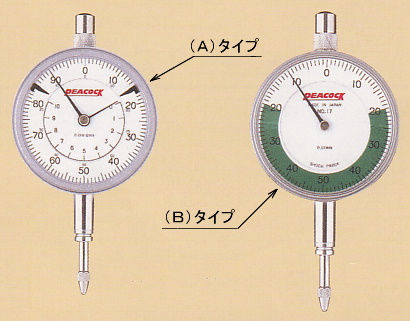

| ダイヤルゲージ用 シールリミット |
| シールリミット |
ダイヤルゲージの目盛板または、オオイ板へ公差に応じて切って貼ります。各々３色用意してあります。
注) 各々10枚で1セットの販売になります。 |
 |
 |
シールリミット使用例
 |
|
| このページの先頭へ戻る |
|
仕様及び外観は商品改良のため予告なく一部変更することがありますのでご了承下さい。
