リニアゲージ 2〜5mmストロークタイプ


振れ測定に適したレバータイプ (DL-2/DL-2S) です。
ゲージ高さを極力小さくして狭い箇所の測定 (D-5UZ) に大変便利です。(D-5UZ生産終了)
中継コードで信号線を延長できます。
レバータイプ DL-2 DL-2S
最小表示量 0.01mm 0.001mm
測定範囲 0〜2mm 0〜2mm
DL-2/DL-2S

DL-2/DL-2S
DL-2/DL-2S

レバーは図のようにして直接的に
スライドして測定しています。
(弧動作による誤差を防いでいます。)
ペンシルタイプ D-5 D-5S
最小表示量 0.01mm 0.001mm
測定範囲 0〜5mm 0〜5mm
D-5/D-5S
スモールタイプ D-5UZ(生産終了)
最小表示量 0.01mm
測定範囲 0〜5mm
D-5UZ

仕  様
型 式 DL-2 DL-2S D-5 D-5S D-5UZ(生産終了)
測定範囲 ※1  2mm 5mm 5mm
最小表示量 0.01mm 0.001mm 0.01mm 0.001mm 0.01mm
精 度
(量子化誤差±1カウント含まず)
0.01mm 0.003mm 0.005mm 0.002mm 0.01mm
測定力 0.6N 以下 0.5N 以下 1.0N 以下
保持方法 φ6.5mm耳金部
/ 本体下部アリ溝部
φ8mmステム部 耳金付裏ぶた(φ6.5mm)
測定子 Sφ2mm (超硬球付) Sφ2.4mm (鋼球付X-2) Sφ2.4mm (鋼球付X-107)
コード長さ 2m
使用温度 0 〜 40℃
出力信号 90°位相差、20μmピッチ (コネクタ R03-PB8M タジミ製)
適合カウンタ C-500 / C-700 / CM-5B
標準価格 40,000円 45,000円 40,000円 45,000円 45,000円
オプション 中継コード (2、3、5、10m)
※1  レバー測定子部は、直線的に動作します。テコ式ダイヤルゲージの様に円弧運動はしません。

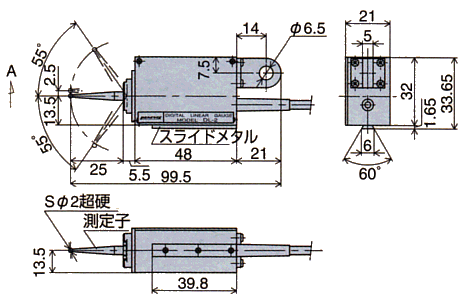

外観寸法図 (DL-2 / DL-2S)
外観寸法図 DL-2/DL-2S

外観寸法図 (D-5 / D-5S)
外観寸法図 D-5/D-5S

外観寸法図 (D-5UZ XS-6)
(生産終了)
外観寸法図 D-5UZ XS-6付
