リニアゲージ 10〜20mmストロークタイプ

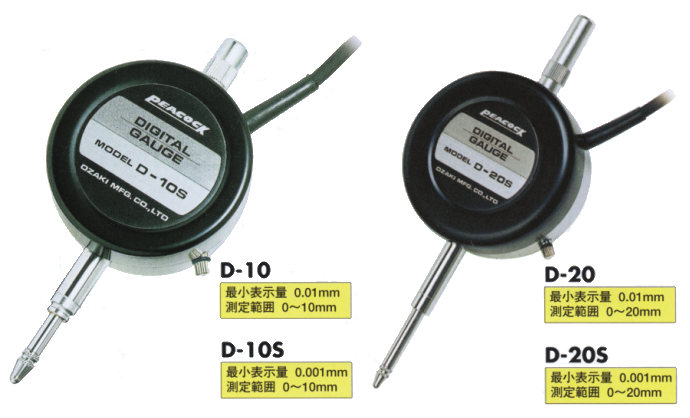

D-10(S) D-20(S)

  リニアゲージ 10〜20mmストロークタイプ
    測定範囲が10mm、20mmと最も使いやすいタイプです。
    ダイヤルゲージを使用しているところにそのままセットできます。
    保持はステム、耳金どちらでも可能です。
    スピンドル引き上げは、リフティングレバー (D-10/D-10S)、レリーズが可能です。


 仕  様
型  式 D-10 D-10S D-20 D-20S
 測定範囲 10mm 20mm
 最小表示量 0.01mm 0.001mm 0.01mm 0.001mm
 精度 (量子化誤差
 ±1カウント含まず)
0.005mm 0.002mm 0.005mm 0.003mm
 測定力 1.0N以下 1.5N以下
 コード長さ 2m
 保持方法 Ø8mmステム部もしくは、耳金付裏ぶた(Ø6.5mm穴)
 測定子 SØ2.4mm (鋼球付きX-2)
 使用温度 0〜40℃
 重量 220g 300g
 出力信号 90°位相差、20µmピッチ
 使用コネクタ 型式 R03-PB8M (タジミ電気製)
 合カウンタ C-500 / C-700
 標準価格 28,800円 33,000円 36,100円 41,200円

 オプション

 ・RE-4 (レリーズ)

 ・LL-1 (リフティングレバー)

 ・BG-10 (防塵ゴム)

 ・GB-3D10 (フラット裏ぶた)
      S-110 (ネジ)

 ・測定力変更 (逆仕様)


 ・RE-4 (レリーズ)

 ・GB-3D20 (フラット裏ぶた)

 ・測定力変更 (逆仕様)

 オプションアクセサリー

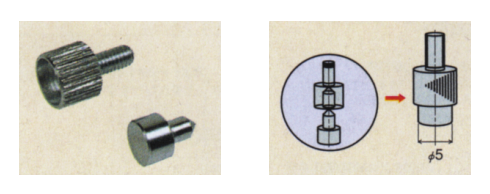

割カラー (WB-1)
割カラー(WB-1)

防塵ゴム (BG-10)
防塵ゴム(BG-10)

レリーズ (RE-4)
レリーズ(RE-4)

リフティングレバー (LL-1)
リフティングレバー(LL-1)


中継コード

中継コード
2m、3m、5m、10mが標準品です。

金属中継コード
金属中継コード
受注生産品です。


X-10 (平行度合わせ測定子)

 薄いシート材等を測定するときにご指定下さい。
 (テーブルとの平行度を合わせて出荷いたします)


 外観寸法図

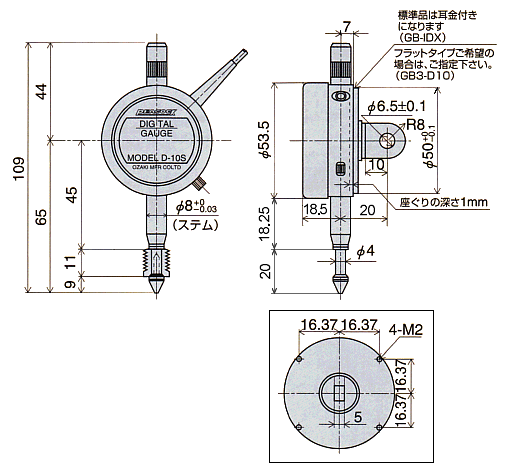

D-10 / D-10S

外観寸法図D-10/D-10S/DN-10/DN-10S/D-10SS

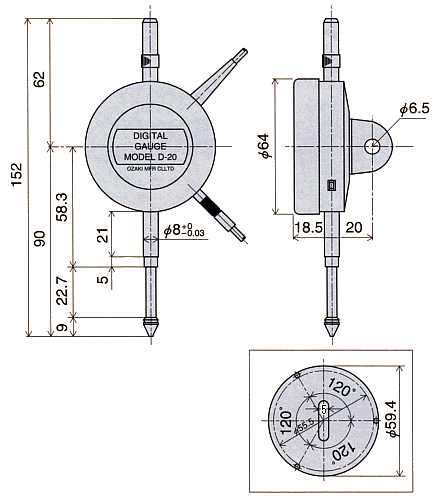

D-20 / D-20S
外観寸法図D-20/D-20S/DN-20/DN-20S
