リニアゲージ 50〜100mmストロークタイプ


測定範囲が50mm、100mmと測定範囲が広いタイプです。
ステム径φ20mmの堅牢タイプです。
型 式 D-50 D-50S
最小表示量 0.01mm 0.001mm
測定範囲 0〜50mm 0〜50mm

D-50/D-50S
型 式 D-100 D-100S
最小表示量 0.01mm 0.001mm
測定範囲 0〜100mm 0〜100mm
D-100/D-100S

オプション


水平取付金具 ( GB-50 )
水平取付金具 GB-50
六角穴付きボルト2本セット
特別仕様 ( D-50HT )
特別仕様 D-50HT
高温タイプD-50HT標準価格70,000円
最大使用温度+65℃まで可能にした
高温使用タイプ ( D-50Sは不可 )

仕  様
型 式 D-50 D-50S D-100 D-100S
測定範囲 50mm 100mm
最小表示量 0.01mm 0.001mm 0.01mm 0.001mm
精 度
(量子化誤差±1カウント含まず)
0.01mm 0.004mm 0.01mm 0.005mm
測定力 3.0N 以下 3.5N 以下
コード長さ 2m
保持方法 φ20mmステムもしくはM4ネジ2箇所で本体をネジ止め
測定子 Sφ2.4mm (鋼球付X-9)
使用温度 0 〜 40℃
質 量 450g 520g
出力信号 90°位相差、20μmピッチ (コネクタ R03-PB8M タジミ製)
適合するカウンタ C-500 / C-700 / CM-5B
標準価格 65,000円 70,000円 80,000円 90,000円
附属品 スピンドル引上げ用フィンガーレバー 1個
機 能 スピンドル引戻しバネを取外しますとスピンドル自重のみの測定力になります。
   (正姿勢のみ可能)
    D-50 , D-50S ---> 約1.0N     D-100 , D-100S ---> 約1.1N
ゲージスタンドをご利用になる場合は、PDS-2を使用願います。
オプション 本体で取付の水平金具 ( GB-50 )
測定力の変更 (ゲージを逆さ状態でご使用になる場合)

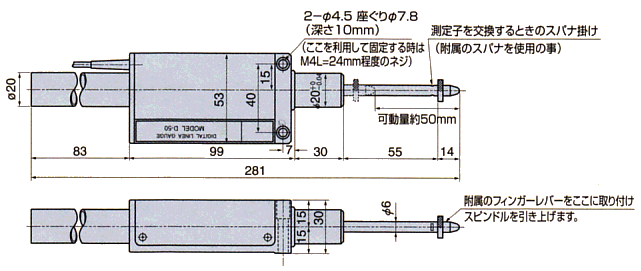

外観寸法図 (D-50 / D-50S / D-50HT)

外観寸法図 D-50/D-50S/D-50HT

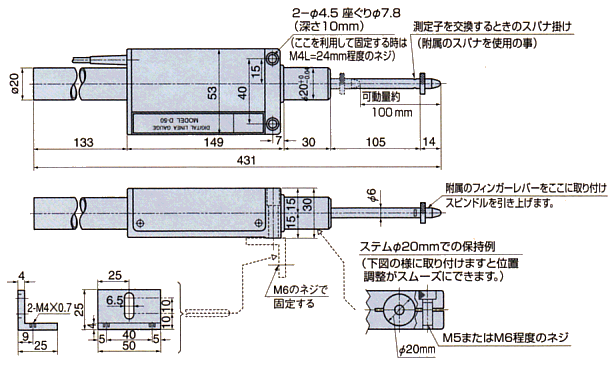

外観寸法図 (D-100 / D-100S)

外観寸法図 D-100/D-100S
