デジタルカウンタ NEWタイプ


| デジタルカウンタ機能 | | デジタルカウンタ仕様 | | デジタルカウンタ寸法図 |
豊富な表示機能と多彩な測定機能を備え、コンパクトなデザインで制御盤への組込も机上へ置く
こともできます。
型 式 C-500
操作性に重点を置いたシンプルタイプ
C-500

型 式 C-700
操作性と多機能を両立させたマルチタイプ
C-700
デジタルカウンタ 機能

 1/2表示機能 ( C-500, C-700 )
1/2表示機能 ( C-500, C-700 )
変位を1/2倍に変換して表示します。


 2倍表示機能 ( C-500, C-700 )
2倍表示機能 ( C-500, C-700 )
変位を2倍に変換して表示します。

 データ出力 ( C-500, C-700 )
データ出力 ( C-500, C-700 )
データ出力します。


 プリセット設定 ( C-700 )
プリセット設定 ( C-700 )
プリセット値表示します。

 合否判定 ( C-700 )
合否判定 ( C-700 )
合否判定出力します。

 最大値表示 ( C-700 )
最大値表示 ( C-700 )
+方向のMax値をHOLD 合否判定します。


 最小値表示 ( C-700 )
最小値表示 ( C-700 )
-方向のMin値をHOLD 合否判定します。


 振れ値表示 ( C-700 )
振れ値表示 ( C-700 )
Max+Minの値 ( 振れ値 ) をHOLD 合否判定します。

このページの先頭へ戻る |

デジタルカウンタ 仕様
型 式 C-500 C-700
表示桁 10μm選択
1μm選択
表 示
-9999.99 〜 00.00 〜 9999.99
-999.999 〜 0.000 〜 999.999
7セグメント高輝度LED表示 ( 赤色 )
電源電圧 / 消費電力
AC100V 〜 AC240V / 9VA以下
使用温度
0 〜 +40℃
適合
   リニヤゲージ
10μm表示選択
1μm表示選択
DL-2, D-5, D-10, D-20, D-30, D-50, D-100, DN-10, DN-20, D-5UZ
DL-2S, D-5S, D-10S, D-20S, D-30S, D-50S, D-100S DN-10S, DN-20S
付属品
AC電源コード ( 2m ) 1本
パネル取付金具 2個 ( パネルに取り付ける場合とスタンド金具固定に使用します )
スタンド金具 1個 ( 机上でご使用になる場合使用します )
端子台の機能
   ( 背面パネル )
端子台 --> スクリューレス端子台
使用可能電線 --> AWG22〜28
ケーブル剥ぎ線長 --> 8〜9mm
ピン配列
(1) St/Sp MAX, MIN, P-P測定モード 「開始」 「終了」 を制御
(2) React P-P測定モード 「中断」 「開始」 を制御
  Latch 測定値 「Latch」 と 「解除」 を制御
 4  Reset 外部 「RESET」  /  「PRESET」--> ( Model No.C-700のみに付く機能 )
 5  Alarm エラー信号出力
Max表示 Min表示 P-P表示
(6) -NG 合否判定 -NGを出力 ( 赤LED ) --> +NG(2) -NG(1) NG(2)
(7) OK 合否判定 OKを出力 ( 緑LED ) --> OK OK OK
(8) +NG 合否判定 +NGを出力 ( 橙LED ) --> +NG(1) -NG(2) NG(1)
(1)-->第1段NG出力
(2)-->第2段NG出力
 9  GND GND
( ) 数字はModel No.C-700のみに付く機能
Dip swの設定機能
   ( プリント基板 )
Dip(1) Dip(2)
 SW 1 1μm / 10μmを選択  SW 1 メーカー設定用
 SW 2 カウント方向の選択  SW 2 合否判定設定値含む、含まない 選択
 SW 3 エラー出力有無選択  SW 3 入力波形 「矩形」 「正弦」 選択
 SW 4 オーバーフロー有無選択  SW 4 RESET時間 400msec / 100msec 選択

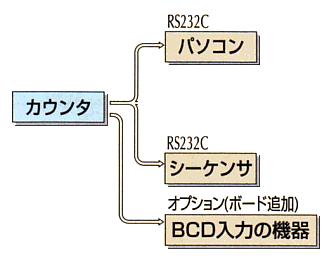

データ出力 ( RS-232C )
   D-Sub9Pプラグ
           INCHネジ
オプション
Excel 入力ソフト
BCD出力用基板
ピン配列
  1  NC -- 通信モード : 調歩同期式半二重
  2  Rxd in <-- 通信速度 : 9600bps
  3  Txd --> out フォーマット : 7Bit ASCI I
  4  NC -- パリテイ : 偶数
  5  SG -- ストップビット : 1Bit
  6  NC -- RTS / CTS : 未使用は折返し
  7  RTS --> out 受信コマンド : 送信要求 ASCI I  「T」 「t」
  8  CTS in <-- : リセット ASCI I  「R」 「r」
  9  NC -- 接続ケーブル : クロスケーブル ( 付属しません )

PK-2002 : RS-232C出力からExcelのセルにデータ入力
CB-BCD : RS-232C出力との併用は出来ません
表示機能
1/1 表示  --> 測定値をそのまま表示します。
1/2 表示  --> 測定値を1/2倍して表示します。
×2 表示  --> 測定値を2倍して表示します。
 [注] 1μm表示の場合×2表示の場合、最小桁は偶数カウンタ表示となります。

プリセット表示機能
0セットのみ
プリセット値による表示ができます。
測定モード機能
   「MAX」 「MIN」 「P-P」
---
現在値表示
最大値(Max) ST/SP制御端子のSTで
RESET動作します。
最小値(Min)
振れ値(P-P)
合否判定機能
   ( 端子出力回路参照 )
---
現在値モード +NG OK   -NG
最大値モード OK +NG (1) +NG (2)
最小値モード OK -NG (1) -NG (2)
振れ値モード OK NG (1) NG (2)
外形寸法 / 質量
144(W)×72(H)×160(D)mm / 950g
標準価格
70,000円 92,000円

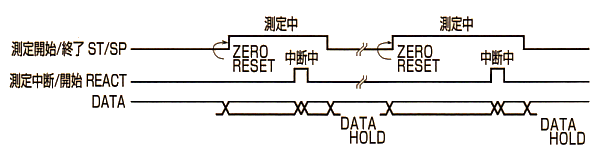

 タイムチャート [Model No.C-700]

タイムチャート

制御端子入力回路

制御端子入力回路
ピン NO.1  ST/SP
ピン NO.2  REACT
ピン NO.3  LATCH
ピン NO.4  RESET


端子出力回路

端子出力回路
ピン NO.5  ALARM
ピン NO.6  -NG
ピン NO.7  OK
ピン NO.8  +NG

このページの先頭へ戻る |


 デジタルカウンタ 寸法図 ( C-500, C-700 )

デジタルカウンタ 寸法図
 パネルカット寸法 パネル板厚 ( t = 1.6 〜 3.2mm )
パネルカット寸法
