カウンタ基板＆
RS-232C変換アダプタ

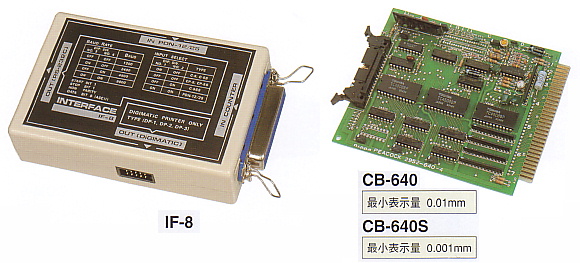

IF-8, CB-640, CB-640S ; 生産終了
| ● システム組み込みに適したカウンタ基板です。 ● 多点測定の制御組み込みカウンタとしての基板に適しています。 ● パソコンのRS-２３２C通信でデータ送信（ＩＦ-８）できます。 |
 |
| ■仕 様 | ■仕 様 | |||
| 型 式 | IF-8 | 型 式 | CB-640 | CB-640S |
| 入 力 | 測定機器（カウンタ）のＢＣＤ信号 | 最小表示量 | 0.01mm | 0.001mm |
| 出 力 | ●ＲＳ－２３２Ｃ準拠 ●デジマチック用 |
桁 数 | 符号（±）付９９９．９９ | 符号（±）付９９．９９９ |
| 応答速度 | 600mm/sec | 300mm/sec | ||
| 電 源 | 測定機器（カウンタ）からの電源で動作 （＋１２Ｖ＆＋５Ｖ ６０ｍＡで動作） |
入力周波数 | ＤＣ～５０ＫＨｚ | ＤＣ～４０ＫＨｚ |
| 電 源 | ＤＣ１２Ｖ±０．１Ｖ２０ｍＡ（ゲージの消費除く） | |||
| チャンネル数 | １チャンネル | プリセット 入力機能 |
５桁設定可能 | |
| 受信コマンド | ●データ送信要求---「Ｔ」 「ｔ」 ●ＲＥＳＥＴ要求-----「Ｒ」 「ｒ」 ●ＬＡＴＣＨ要求-----「Ｌ」 「ｌ」 ●ＬＡＴＣＨ解除-----「Ｎ」 「ｎ」 |
リセット入力 | ＲＥＳＥＴ ＩＮ（１ｍｓｅｃ以上） | |
| チャンネル数 | １チャンネル（ゲージ１台に接続） | |||
| 外観寸法 | 高さ１５０ｍｍ幅１２０ｍｍ | |||
| ボーレイト | 1200/2400/4800/9600切替 | 出 力 ＢＣＤ（１） |
ソケット ＨＩＦ３Ａ－３０Ｄ－２．５４Ｒ（ヒロセ） 係数値は常時出力 |
|
| 外形寸法 | Ｗ１２５×Ｄ８０×Ｈ３３ｍｍ | |||
| 付属品 | ●ＢＣＤ入力コード------１．５ｍ １本 ●ＲＳ－２３２Ｃ出力-----１．５ｍ １本 |
出 力 ＢＣＤ（２） |
カードエッヂ側（Ａ面３０、Ｂ面３０ピン） カードエッヂ ＣＲ１３－６０Ｄ－３．１７（ヒロセ） スリーステート出力（ＭＣ１４５０８相当品） 正論理、全桁パラレル（Ｌ＝０Ｖ Ｈ＝１２Ｖ） |
|
| 機 能 | ●ＳＴＡＲＴ ＢＩＴ------１ ＳＴＯＰ ＢＩＴ--------１ ＡＳＣⅡ-----------８ＢＩＴ ●ＲＳ－２３２Ｃ出力とデジマチック出力 同時使用は出来ません。 |
適合する リニアゲージ |
DL-2 / D-5 D-10 / D-20 D-50 / D-100 D-5UZ |
DL-2S / D-5S D-10S / D-20S D-50S / D-100S |
| 標準価格 | 70,000円 | 標準価格 | 40,000円 | 48,500円 |
| ※付属の接続コードが測定機器により異なりますので 購入時に接続する機器をお知らせ下さい。 （入力側の機器と出力側の機器） |
※電源、表示、コネクタ等は、付属しておりませんので ご準備下さい。 ※基板を２枚以上セットする場合はスロット間隔２０ｍｍ 以上空けて下さい。 |
|||
