刃（歯）高測定カウンタ

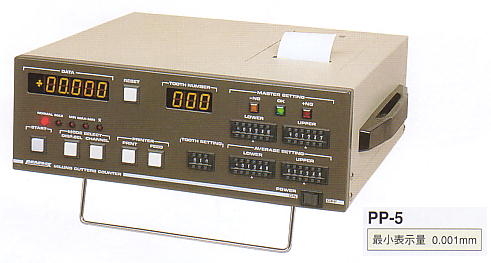

PP-5 ; 生産終了

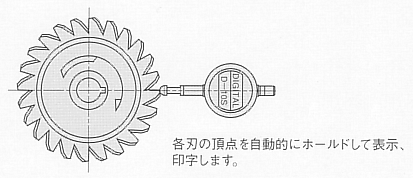

●自動的に各刃（歯）の頂点をメモリーして印字します。 ●ワークを回転させるだけで自動的に測定をします。 ●合否判定機能が有り、平均値に対する判定もできます。

■仕　様
型　式	PP-5
最小表示量	0.001mm
表示桁数	符号（±）付き５桁（±００．０００〜±９９．９９９）　刃（歯）数３桁表示（０〜１２０）
設定刃（歯）数	デジタルスイッチで設定　最小１〜最大１２０まで
合否設定（基準に対して）	デジタルスイッチで設定　−ＮＧ　ＯＫ　＋ＮＧ
合否設定（平均値に対して）	デジタルスイッチで設定　−ＮＧ　ＯＫ　＋ＮＧ
標準価格	800,000円

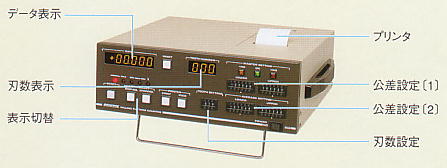

表　示	●各刃（歯）の値　●最大値の刃（歯）　●最小値の刃（歯）　●ＭＡＸ-ＭＩＮ値　●平均値
プリンタ機能	●全データ印字　●平均値に対する各刃（歯）の値　●平均値 　（背面のスイッチで印字選択をします。印字省略も設定できます）
記録紙	普通ロール紙（幅５８ｍｍ×径５０ｍｍ）
電　源	ＡＣ１００Ｖ（９０Ｖ〜１１０Ｖ）　５０/６０Ｈｚ
質量/外形寸法	８ｋｇ／（Ｗ）３５０×（Ｄ）３３０×（Ｈ）１５０ｍｍ
動作と機能	●ＳＴＡＲＴ後ゲージが０．１ｍｍ上昇すると自動的に第１刃（歯）のデータ取り込みを開始、 　０．１ｍｍまで下降すると第１刃（歯）の測定完了、第２刃（歯）からも同様に自動的に 　設定歯数まで測定します。 ●測定終了で演算値を印字します。（プリンタ動作ＯＮ状態の時） 　（規格外は赤色印字します） ●第１刃（歯）を基準点（０）としています。（マスター値を０点にするのも可能）
適合するリニアゲージ	Ｄ−５Ｓ型　Ｄ−１０Ｓ型　Ｄ−２０Ｓ型
オプション	●ＲＳ−２３２Ｃ準拠データ出力を付ける。 ●ワークセットして回転させる装置（治具）はワークサンプルを借用するか図面を提出して 　いただき、弊社にて設計製作を致しております。

---
