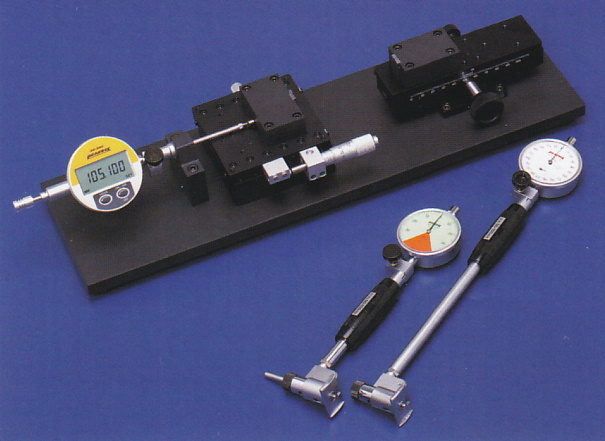

エコ・マスター MS-1 MS-2 (生産終了)

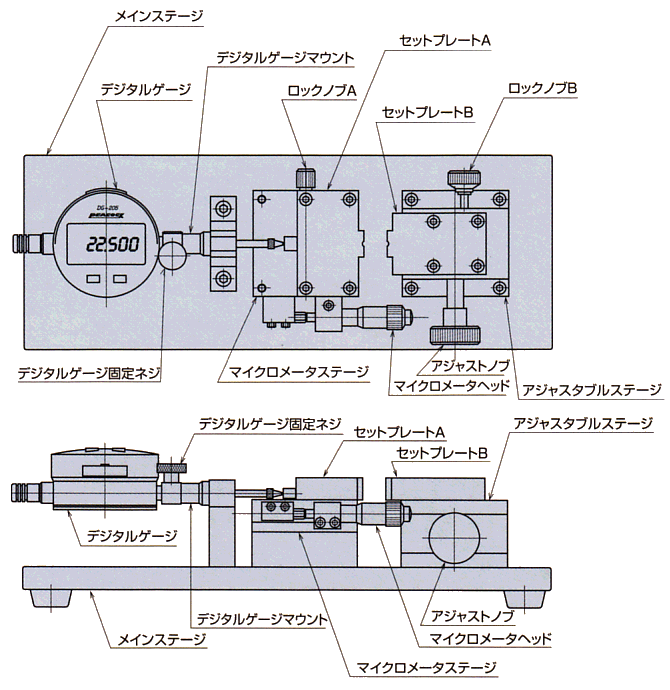

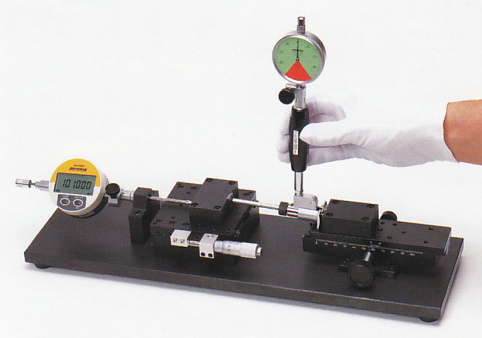

シリンダゲージや内測キャリパーの基準合わせに使用するマスターです。 測定範囲内の任意寸法を μm 単位で設定できます。 インチ、ミリいずれもセット可能です。 シリンダゲージやキャリパーゲージ等のセット時に測定子を安定させるためセットプレートの形状 を工夫してあります。 デジタルゲージはプリセット機能付で、必要寸法が直読出来ます。 付属マスターは、全数実測してそのデータを小数点以下 3 桁まで表示してあります。 他メーカのシリンダゲージも使用できるよう配慮してあります。 ※1 使用一例 仕 様 型 式 MS-1 (生産終了) MS-2 (生産終了) 使用可能範囲 ( mm ) 10 〜 35 無段階 35 〜 150 無段階 使用可能な シリンダゲージ、 キャリパーゲージ ※1 測定子先端 R ( mm ) 2.3 以下 2.3 以下 交換ロッド先端 R ( mm ) 2.3 以下 2.3 以下 セットプレート ストローク ( mm ) A 13 ( ± 6.5 ) A 15 ( ± 7.5 ) B 30 ( ± 15 ) B 100 ( ± 50 ) 厚さ ( mm ) 13 19 デジタルゲージ ストローク ( mm ) 25 分解能力 ( mm ) 0.001 表示部 LCD 表示　± 6 桁　 使用温度範囲 ( ℃ ) 5 〜 40 機 能 任意数値プリセット可能 ※2 使用電池 CR2032 質 量 ( kg ) 4.8 7.9 寸法 ( 横×縦×高さ ) ( mm ) 300×110×90 450×130×90 標準価格 310,000円 387,000円 付属品セットマスター 1 種類 4 種類 ※1 ボアゲージ、三点式内径測定器には使用できません。 シリンダゲージの測定及交換ロッド先端 R が表の寸法より大きい場合、 セットプレートに隙間が発生し正確なマスター合わせができません。 ※2 インチでもセット可能。 各部の名称 | HOME | 製品情報 | 精度検査器 (ゲージテスタ) INDEX | 型式索引 | | このページの先頭へ戻る | 仕様及び外観は商品改良のため予告なく一部変更することがありますのでご了承下さい。 標準価格に消費税は含まれておりません。ご購入の際、消費税を別途申し受けますのでご了承下さい。
