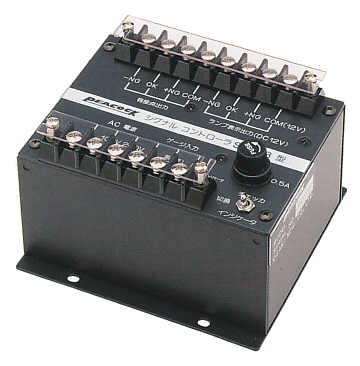

シグナルコントローラ SCB-3 (生産終了)

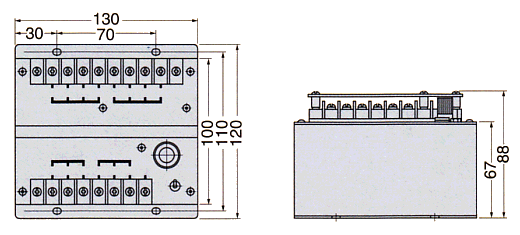

制御盤に組み込んで使用するタイプです。 入出力の端子は全て端子台で行なっています。 リレー接点容量を大きくしてあり、接点のトラブルを解消しました。 シグナルコントローラ SCB-3 (生産終了) 型 式 SCB-3 仕  様 型 式 SCB-3 ランプ表示出力 DC12 〜 18V ( MAX 110mA ) リレー接点容量 AC200V ( 5VA )  MAX ( 抵抗負荷 ) 取付穴寸法 70mm × 110mm 電 源 AC100V,  AC200V,  50/60Hz 使用可能ゲージ S-5 / S-7 / S-9 / SC-2A リレー接点出力 -NG,  OK,  +NG の 3 段階 質 量 1300 g 標準価格 36,000円 使用上の注意点 (1) ランプ表示出力をリレー接点出力として使用する場合は、DC12V の電源を 切り離して下さい。( 2 回路制御になります。) (2) シグナルゲージ及びチェッカを接続する際、コネクタを切り離し、圧着端子を 付けてご使用下さい。 外観寸法図 | HOME | 製品情報 | シグナルゲージ INDEX | 型式索引 | | このページの先頭へ戻る | 仕様及び外観は商品改良のため予告なく一部変更することがありますのでご了承下さい。 標準価格に消費税は含まれておりません。ご購入の際、消費税を別途申し受けますのでご了承下さい。
