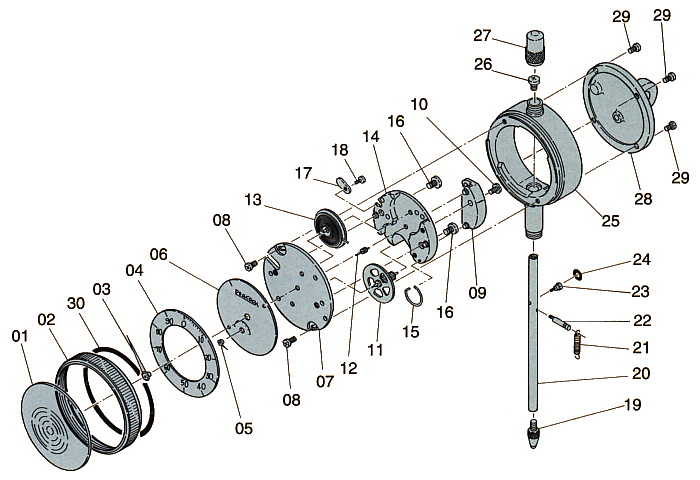

| 01 |
おおい板 |
11 |
120Z主動ギヤ ( 16Zピニオン付 ) |
21 |
コイルばね |
| 02 |
外 枠 |
12 |
12Zピニオン |
22 |
ガイドノック |
| 03 |
長 針 |
13 |
120Z遊動ギヤ ( ヒゲ全舞付 ) |
23 |
ショックプルーフゴム押えねじ ( S-219 ) |
| 04 |
外目盛板 |
14 |
※上メタル ( 軸石付 ) |
24 |
ショックプルーフゴム |
| 05 |
短 針 |
15 |
外枠押えばね |
25 |
※内 枠 |
| 06 |
内目盛板 |
16 |
※上メタル止めねじ ( S-010 ) |
26 |
つまみ ( S-010 ) |
| 07 |
※地 板 ( 軸石付 ) |
17 |
つ め |
27 |
キャップ |
| 08 |
※地板止めねじ ( S-217 ) |
18 |
つめ止めねじ ( S-009 ) |
28 |
裏ぶた ( GB-1A ) |
| 09 |
※ガイドメタル |
19 |
測定子 ( X-1 ) |
29 |
裏ぶた止めねじ ( S-156 ) |
| 10 |
※ガイドメタル止めねじ ( S-012 ) |
20 |
スピンドル |
30 |
Ｏリング |
|
|
|
|
|
|
| ※印は、パーツ販売しておりません。 |
| このページの先頭へ戻る |
| 01 |
おおい板 |
11 |
120Z主動ギヤ ( 16Zピニオン付 ) |
21 |
コイルばね |
| 02 |
外 枠 |
12 |
12Zピニオン |
22 |
ガイドノック |
| 03 |
長 針 |
13 |
120Z遊動ギヤ ( ヒゲ全舞付 ) |
23 |
ショックプルーフゴム押えねじ ( S-219 ) |
| 04 |
外目盛板 |
14 |
※上メタル ( 軸石付 ) |
24 |
ショックプルーフゴム |
| 05 |
短 針 |
15 |
外枠押えばね |
25 |
※内 枠 |
| 06 |
内目盛板 |
16 |
※上メタル止めねじ ( S-010 ) |
26 |
つまみ ( S-010 ) |
| 07 |
※地 板 ( 軸石付 ) |
17 |
つ め |
27 |
キャップ |
| 08 |
※地板止めねじ ( S-217 ) |
18 |
つめ止めねじ ( S-009 ) |
28 |
裏ぶた ( GB-1A ) |
| 09 |
※ガイドメタル |
19 |
測定子 ( X-1 ) |
29 |
裏ぶた止めねじ ( S-156 ) |
| 10 |
※ガイドメタル止めねじ ( S-012 ) |
20 |
スピンドル |
30 |
Ｏリング |
|
|
|
|
|
|
| ※印は、パーツ販売しておりません。 |
| このページの先頭へ戻る |

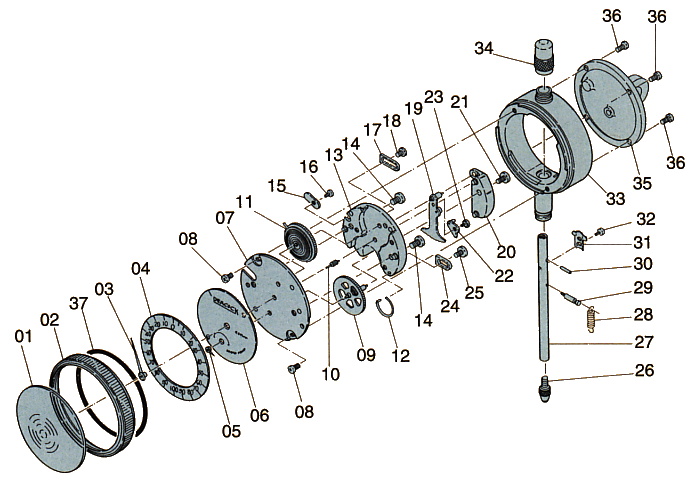

| 01 |
おおい板 |
14 |
※上メタル止めねじ ( S-010 ) |
27 |
スピンドル |
| 02 |
外 枠 |
15 |
つ め |
28 |
コイルばね |
| 03 |
長 針 |
16 |
つめ止めねじ ( S-009 ) |
29 |
ガイドノック |
| 04 |
外目盛板 |
17 |
※アジャストストッパー B |
30 |
※接触子ノック A |
| 05 |
短 針 |
18 |
※アジャストストッパー B 止めネジ ( S-004 ) |
31 |
スピンドルストッパー |
| 06 |
内目盛板 |
19 |
セクタギヤ ( セクタ軸, 偏心軸付 ) |
32 |
ストッパー止めネジ ( S-001 ) |
| 07 |
※地 板 ( 軸石付 ) |
20 |
※ガイドメタル |
33 |
※内 枠 |
| 08 |
※地板止めねじ ( S-217 ) |
21 |
※ガイドメタル止めねじ ( S-012 ) |
34 |
キャップ |
| 09 |
120Z主動ギヤ ( 16Zピニオン付 ) |
22 |
※接触子 ( 接触子ノック A 付 ) |
35 |
裏ぶた ( GB-1A ) |
| 10 |
12Zピニオン |
23 |
※接触子止めネジ ( S-006 ) |
36 |
裏ぶた止めねじ ( S-156 ) |
| 11 |
120Z遊動ギヤ ( ヒゲ全舞付 ) |
24 |
アジャストストッパー |
37 |
Ｏリング |
| 12 |
外枠押えばね |
25 |
アジャストストッパー止めネジ ( S-012 ) |
|
|
| 13 |
※上メタル ( 軸石付 ) |
26 |
測定子 ( X-1 ) |
|
|
| ※印は、パーツ販売しておりません。 |
| このページの先頭へ戻る |

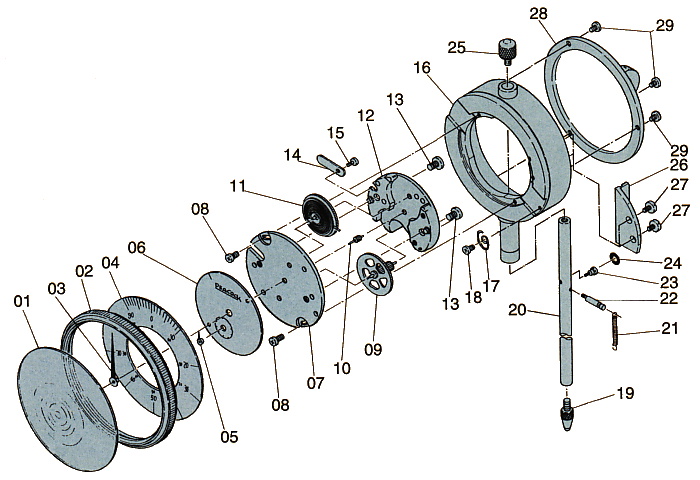

| 01 |
おおい板 |
11 |
120Z遊動ギヤ ( ヒゲ全舞付 ) |
21 |
コイルばね |
| 02 |
外 枠 |
12 |
※上メタル ( 軸石付 ) |
22 |
ガイドノック |
| 03 |
長 針 |
13 |
※上メタル止めねじ ( S-010 ) |
23 |
ショックプルーフゴム押えねじ ( S-219 ) |
| 04 |
外目盛板 |
14 |
つ め |
24 |
ショックプルーフゴム |
| 05 |
短 針 |
15 |
つめ止めねじ ( S-009 ) |
25 |
つまみ |
| 06 |
内目盛板 |
16 |
※内 枠 |
26 |
※ガイドメタル |
| 07 |
※地 板 ( 軸石付 ) |
17 |
外枠押えばね |
27 |
※ガイドメタル止めねじ ( S-012 ) |
| 08 |
※地板止めねじ ( S-217 ) |
18 |
外枠押えばね止めネジ ( S-130 ) |
28 |
裏ぶた ( GB-125 ) |
| 09 |
120Z主動ギヤ ( 16Zピニオン付 ) |
19 |
測定子 ( X-1 ) |
29 |
裏ぶた止めねじ ( S-156 ) |
| 10 |
12Zピニオン |
20 |
スピンドル |
|
|
|
|
|
|
|
|
| ※印は、パーツ販売しておりません。 |
| このページの先頭へ戻る |

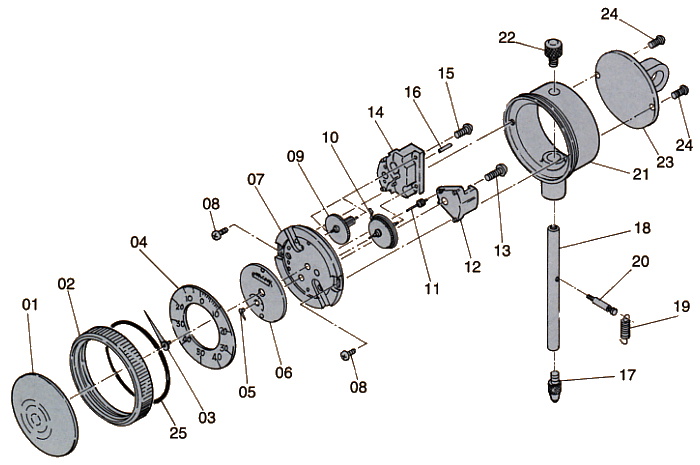

| 01 |
おおい板 |
10 |
70Z遊動ギヤ ( 70Zギヤ軸, ヒゲ全舞付 ) |
19 |
コイルばね |
| 02 |
外 枠 |
11 |
10Zピニオン |
20 |
ガイドノック |
| 03 |
長 針 |
12 |
※センターメタル ( 軸石付 ) |
21 |
※内 枠 |
| 04 |
外目盛板 |
13 |
※センターメタル止めネジ ( S-165 ) |
22 |
つまみ |
| 05 |
短 針 |
14 |
※四角メタル ( 軸石付 ) |
23 |
裏ぶた ( GB-147 ) |
| 06 |
内目盛板 |
15 |
※四角メタル止めネジ ( S-156 ) |
24 |
裏ぶた止めねじ ( S-005 ) |
| 07 |
※地 板 ( 軸石付 ) |
16 |
ヒゲ全舞止めノック |
25 |
Ｏリング |
| 08 |
※地板止めねじ ( S-009 ) |
17 |
測定子 ( X-107 ) |
|
|
| 09 |
70Z主動ギヤ ( 14Zピニオン付 ) |
18 |
スピンドル |
|
|
| ※印は、パーツ販売しておりません。 |
|
ダイヤルゲージ
57
107
仕様及び外観は商品改良のため予告なく一部変更することがありますのでご了承下さい。
