パーツリスト : ニューピクテスト PCN


ニューピクテスト 型 式 PCN-1A PCN-1B PCN-1L PCN-2 PCN-S

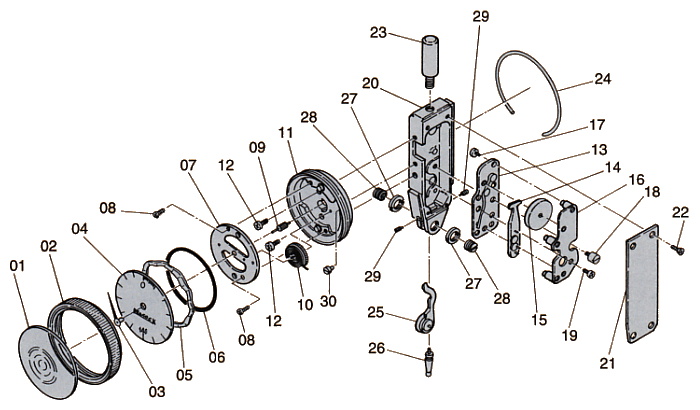

Parts Drawings ; PCN-1A
01 おおい板 11 ※地 板 ( 軸石付 ) 21 ※側面カバー
02 外 枠 12 ※地板止めねじ ( S-171 ) 22 側面カバー止めねじ ( S-185 )
03 指 針 13 ※下部メタル ( 石枠, 軸石, 測定力ばね,
   測定力ばね押え付 )
23 ステム
04 目盛板 14 セクタギヤ ( セクタギヤ軸, レバー接点ノック,
ばね掛け付 )
24 外枠押えばね
05 目盛板押えばね 15 クラウンギヤ ( 26Zピニオン付 ) 25 レバー ( 摩擦輪付 )
06 Oリング 16 ※上部メタル ( メタル柱, 石枠, 軸石付 ) 26 測定子 ( XN1A-2 )
07 メタル ( 軸石付 ) 17 ※メタル柱止めねじ ( S-179 ) 27 ピボット固定ナット
08 メタル止めねじ ( S-132 ) 18 ※ストッパねじ ( S-092 ) 28 ピボット ( ミニチュアベアリング付 )
09 10Zピニオン 19 ※下部メタル止めねじ ( S-045 ) 29 調整ねじ ( S-014 )
10 60Z遊動ギヤ ( ヒゲ全舞付 ) 20 ※本 体 30 ヒゲ全舞柱
※印は、パーツ販売しておりません。

このページの先頭へ戻る |

ニューピクテスト 型 式 PCN-1B PCN-1A PCN-1L PCN-2 PCN-S

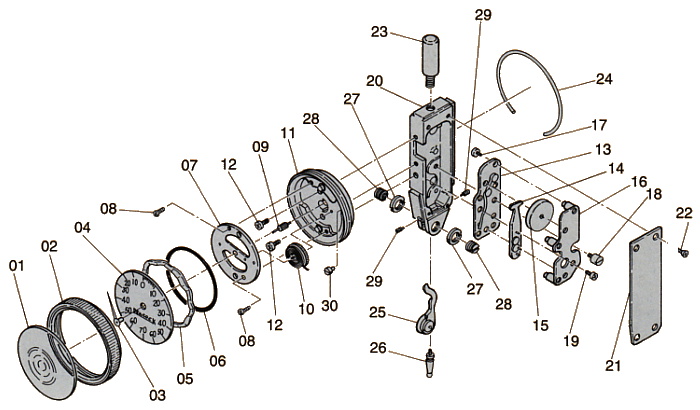

Parts Drawings ; PCN-1B
01 おおい板 11 ※地 板 ( 軸石付 ) 21 ※側面カバー
02 外 枠 12 ※地板止めねじ ( S-171 ) 22 側面カバー止めねじ ( S-185 )
03 指 針 13 ※下部メタル ( 石枠, 軸石, 測定力ばね,
   測定力ばね押え付 )
23 ステム
04 目盛板 14 セクタギヤ ( セクタギヤ軸, レバー接点ノック,
ばね掛け付 )
24 外枠押えばね
05 目盛板押えばね 15 クラウンギヤ ( 38Zピニオン付 ) 25 レバー ( 摩擦輪付 )
06 Oリング 16 ※上部メタル ( メタル柱, 石枠, 軸石付 ) 26 測定子 ( XN1B-2 )
07 メタル ( 軸石付 ) 17 ※メタル柱止めねじ ( S-179 ) 27 ピボット固定ナット
08 メタル止めねじ ( S-132 ) 18 ※ストッパねじ ( S-092 ) 28 ピボット ( ミニチュアベアリング付 )
09 10Zピニオン 19 ※下部メタル止めねじ ( S-045 ) 29 調整ねじ ( S-014 )
10 60Z遊動ギヤ ( ヒゲ全舞付 ) 20 ※本 体 30 ヒゲ全舞柱
※印は、パーツ販売しておりません。

このページの先頭へ戻る |

ニューピクテスト 型 式 PCN-1L PCN-1A PCN-1B PCN-2 PCN-S
Parts Drawings ; PCN-1L
01 おおい板 11 ※地 板 ( 軸石付 ) 21 ※側面カバー
02 外 枠 12 ※地板止めねじ ( S-171 ) 22 側面カバー止めねじ ( S-185 )
03 指 針 13 ※下部メタル ( 石枠, 軸石, 測定力ばね,
   測定力ばね押え付 )
23 ステム
04 目盛板 14 セクタギヤ ( セクタギヤ軸, レバー接点ノック,
ばね掛け付 )
24 外枠押えばね
05 目盛板押えばね 15 クラウンギヤ ( 26Zピニオン付 ) 25 レバー ( 摩擦輪付 )
06 Oリング 16 ※上部メタル ( メタル柱, 石枠, 軸石付 ) 26 測定子 ( XN1L-2 )
07 メタル ( 軸石付 ) 17 ※メタル柱止めねじ ( S-179 ) 27 ピボット固定ナット
08 メタル止めねじ ( S-132 ) 18 ※ストッパねじ ( S-092 ) 28 ピボット ( ミニチュアベアリング付 )
09 10Zピニオン 19 ※下部メタル止めねじ ( S-045 ) 29 調整ねじ ( S-014 )
10 60Z遊動ギヤ ( ヒゲ全舞付 ) 20 ※本 体 30 ヒゲ全舞柱
※印は、パーツ販売しておりません。

このページの先頭へ戻る |

ニューピクテスト 型 式 PCN-2 PCN-1A PCN-1B PCN-1L PCN-S
Parts Drawings ; PCN-2
01 おおい板 11 ※地 板 ( 軸石付 ) 21 ※側面カバー
02 外 枠 12 ※地板止めねじ ( S-171 ) 22 側面カバー止めねじ ( S-185 )
03 指 針 13 ※下部メタル ( 石枠, 軸石, 測定力ばね,
   測定力ばね押え付 )
23 ステム
04 目盛板 14 セクタギヤ ( セクタギヤ軸, レバー接点ノック,
ばね掛け付 )
24 外枠押えばね
05 目盛板押えばね 15 クラウンギヤ ( 18Zピニオン付 ) 25 レバー ( 摩擦輪付 )
06 Oリング 16 ※上部メタル ( メタル柱, 石枠, 軸石付 ) 26 測定子 ( XN2-2 )
07 メタル ( 軸石付 ) 17 ※メタル柱止めねじ ( S-179 ) 27 ピボット固定ナット
08 メタル止めねじ ( S-132 ) 18 ※ストッパねじ ( S-092 ) 28 ピボット ( ミニチュアベアリング付 )
09 10Zピニオン 19 ※下部メタル止めねじ ( S-045 ) 29 調整ねじ ( S-014 )
10 60Z遊動ギヤ ( ヒゲ全舞付 ) 20 ※本 体 30 ヒゲ全舞柱
※印は、パーツ販売しておりません。

このページの先頭へ戻る |

ニューピクテスト 型 式 PCN-S PCN-1A PCN-1B PCN-1L PCN-2
Parts Drawings ; PCN-S
01 おおい板 11 ※地 板 ( 軸石付 ) 21 ※側面カバー
02 外 枠 12 ※地板止めねじ ( S-171 ) 22 側面カバー止めねじ ( S-185 )
03 指 針 13 ※下部メタル ( 石枠, 軸石, 測定力ばね,
   測定力ばね押え付 )
23 ステム
04 目盛板 14 セクタギヤ ( セクタギヤ軸, レバー接点ノック,
ばね掛け付 )
24 外枠押えばね
05 目盛板押えばね 15 クラウンギヤ ( 14Zピニオン付 ) 25 レバー ( 摩擦輪付 )
06 Oリング 16 ※上部メタル ( メタル柱, 石枠, 軸石付 ) 26 測定子 ( XNS-2 )
07 メタル ( 軸石付 ) 17 ※メタル柱止めねじ ( S-179 ) 27 ピボット固定ナット
08 メタル止めねじ ( S-132 ) 18 ※ストッパねじ ( S-092 ) 28 ピボット ( ミニチュアベアリング付 )
09 10Zピニオン 19 ※下部メタル止めねじ ( S-045 ) 29 調整ねじ ( S-014 )
10 60Z遊動ギヤ ( ヒゲ全舞付 ) 20 ※本 体 30 ヒゲ全舞柱
※印は、パーツ販売しておりません。
