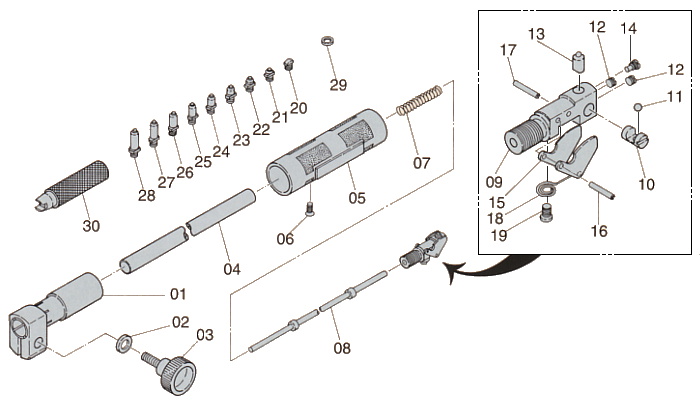

| 01 |
指示器取付部 |
11 |
伝達ボール |
21 |
換えロッド 11mm |
| 02 |
ワッシャ ( 座金 ) |
12 |
伝達台固定ねじ |
22 |
換えロッド 12mm |
| 03 |
ゲージ止めノブ |
13 |
測定子 |
23 |
換えロッド 13mm |
| 04 |
※外 筒 |
14 |
ガイドねじ |
24 |
換えロッド 14mm |
| 05 |
※にぎり |
15 |
案内板 ( 案内板ブッシュ付 ) |
25 |
換えロッド 15mm |
| 06 |
※にぎり止めねじ ( S-023 ) |
16 |
案内板取付ノック |
26 |
換えロッド 16mm |
| 07 |
圧力ばね |
17 |
案内板止めノック |
27 |
換えロッド 17mm |
| 08 |
スピンドル ( スピンドルカラー付 ) |
18 |
案内板押えばね |
28 |
換えロッド 18mm |
| 09 |
※本 体 |
19 |
押えばね固定ねじ ( S-008 ) |
29 |
換えワッシャ 0.5mm |
| 10 |
伝達台 |
20 |
換えロッド 10mm |
30 |
スパナ |
|
|
|
|
|
|
|
 本体一式 ( 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19 ) の販売は、しております。( CG-01
用本体ヘッドのみ ) |
|
02, 03 は、セット販売になります。 |
|
※印は、パーツ販売しておりません。 |
| このページの先頭へ戻る |
| 01 |
指示器取付部 |
14 |
※側面カバー止めねじ ( S-017 ) |
27 |
案内板押えばね |
| 02 |
ワッシャ ( 座金 ) |
15 |
※側面カバー |
28 |
案内板押えばね止めねじ ( S-062 ) |
| 03 |
ゲージ止めノブ |
16 |
伝導子 ( 伝導子軸, 調整子,
伝導子止めカラー, 伝導子ボール付 ) |
29 |
換えロッド 18mm |
| 04 |
※外 筒 |
17 |
測定子 |
30 |
換えロッド 20mm |
| 05 |
※にぎり |
18 |
干渉ばね |
31 |
換えロッド 22mm |
| 06 |
※にぎり止めねじ ( S-021 ) |
19 |
測定子メタル |
32 |
換えロッド 24mm |
| 07 |
圧力ばね |
20 |
※支点柱 |
33 |
換えロッド 26mm |
| 08 |
スピンドルカラー ( E 形止め輪 ) |
21 |
※支点柱カラー |
34 |
換えロッド 28mm |
| 09 |
スピンドルロッド |
22 |
※案内板 A |
35 |
換えロッド 30mm |
| 10 |
ストッパナット |
23 |
※案内板 B |
36 |
換えロッド 32mm |
| 11 |
スピンドル |
24 |
※連結柱 |
37 |
換えロッド 34mm |
| 12 |
六角ナット |
25 |
※支点柱止めねじ ( S-111) |
38 |
換えワッシャ 0.5mm |
| 13 |
※本 体 |
26 |
※案内板止めノック |
39 |
換えワッシャ 1mm |
|
|
|
|
40 |
スパナ |
|
|
|
|
|
|
|
本体一式 ( 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25,
26, 27, 28 ) の販売は、しております。 |
|
( CG-1 用本体ヘッドのみ ) |
|
02, 03 は、セット販売になります。 |
|
※印は、パーツ販売しておりません。 |
| このページの先頭へ戻る |
| 01 |
指示器取付部 |
14 |
※側面カバー止めねじ ( S-017 ) |
27 |
※支点柱止めねじ ( S-111) |
| 02 |
ワッシャ ( 座金 ) |
15 |
※側面カバー |
28 |
※案内板止めノック |
| 03 |
ゲージ止めノブ |
16 |
伝導子 ( 伝導子軸, 調整子,
伝導子止めカラー, 伝導子ボール付 ) |
29 |
※案内板押えばね止めストッパ ( S-020 ) |
| 04 |
※外 筒 |
17 |
測定子 |
30 |
換えロッド 35mm |
| 05 |
※にぎり |
18 |
干渉ばね |
31 |
換えロッド 40mm |
| 06 |
※にぎり止めねじ ( S-021 ) |
19 |
測定子メタル |
32 |
換えロッド 45mm |
| 07 |
圧力ばね |
20 |
※支点柱 |
33 |
換えロッド 50mm |
| 08 |
スピンドルカラー ( E 形止め輪 ) |
21 |
※支点柱カラー |
34 |
換えロッド 55mm |
| 09 |
スピンドルロッド |
22 |
※案内板押えばね A |
35 |
換えロッド 60mm |
| 10 |
ストッパナット |
23 |
※案内板 A |
36 |
換えワッシャ 0.5mm |
| 11 |
スピンドル |
24 |
※案内板押えばね B |
37 |
換えワッシャ 1mm |
| 12 |
六角ナット |
25 |
※案内板 B |
38 |
換えワッシャ 2mm |
| 13 |
※本 体 |
26 |
※連結柱 |
39 |
換えワッシャ 3mm |
|
|
|
|
40 |
スパナ |
|
|
|
|
|
|
|
本体一式 ( 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25,
26, 27, 28, 29 ) の販売は、しております。 |
|
( CG-2 用本体ヘッドのみ ) |
|
02, 03 は、セット販売になります。 |
|
※印は、パーツ販売しておりません。 |
| このページの先頭へ戻る |
| 01 |
指示器取付部 |
16 |
伝導子 ( 伝導子軸, 調整子,
伝導子止めカラー, 伝導子ボール付 ) |
31 |
換えロッド 60mm |
| 02 |
ワッシャ ( 座金 ) |
17 |
測定子 |
32 |
換えロッド 65mm |
| 03 |
ゲージ止めノブ |
18 |
干渉ばね |
33 |
換えロッド 70mm |
| 04 |
※外 筒 |
19 |
測定子メタル |
34 |
換えロッド 75mm |
| 05 |
※にぎり |
20 |
※支点柱 |
35 |
換えロッド 80mm |
| 06 |
※にぎり止めねじ ( S-021 ) |
21 |
※支点柱カラー |
36 |
換えロッド 85mm |
| 07 |
圧力ばね |
22 |
※案内板押えばね A |
37 |
換えロッド 90mm |
| 08 |
スピンドルカラー ( E 形止め輪 ) |
23 |
※案内板 A |
38 |
換えロッド 95mm |
| 09 |
スピンドルロッド |
24 |
※案内板押えばね B |
39 |
換えロッド 100mm |
| 10 |
ストッパナット |
25 |
※案内板 B |
40 |
換えワッシャ 0.5mm |
| 11 |
スピンドル |
26 |
※連結柱 |
41 |
換えワッシャ 1mm |
| 12 |
六角ナット |
27 |
※支点柱止めねじ ( S-111) |
42 |
換えワッシャ 2mm |
| 13 |
※本 体 |
28 |
※案内板止めノック |
43 |
換えワッシャ 3mm |
| 14 |
※側面カバー止めねじ ( S-017 ) |
29 |
換えロッド 50mm |
44 |
スパナ |
| 15 |
※側面カバー |
30 |
換えロッド 55mm |
45 |
アダプタ |
|
本体一式 ( 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25,
26, 27, 28 ) の販売は、しております。 |
|
( CG-3C 用本体ヘッドのみ ) |
|
02, 03 は、セット販売になります。 |
|
※印は、パーツ販売しておりません。 |
|
浅孔用シリンダゲージ
CG-1
CG-01
仕様及び外観は商品改良のため予告なく一部変更することがありますのでご了承下さい。
