測定寸法に合わせてフェラーを継ぎ足しセットします。 |
|
ベアリング端子側を上下左右に振りながら最小値を読み取ります。 |
|
ロックナットにより測定値を固定できます。 |
|

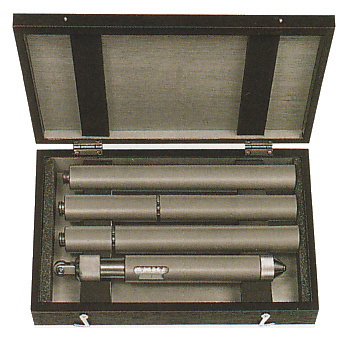

 インサイザー ( 内径測定器 ) （生産終了） |
管の内径測定
 |
HU-1 （生産終了）
|
| 測定例 |
| 外径測定 (アタッチメントオプション) |
内径測定 (アタッチメントオプション) |
内径測定 (標準品使用) |
 |
 |
 |
|
| アクセサリー ( オプション ) （生産終了） |

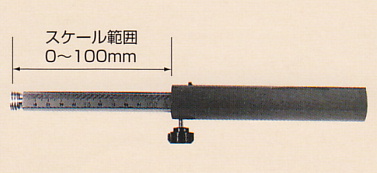

| スライドフェラー SF-1 （生産終了） |
外測アタッチメント SF-2 （生産終了） |
| 標準価格 28,000円 |
標準価格 33,000円 ( 2ケ 1set ) |
 |
 |
 スライドフェラーを使用することにより検出器のゼロ基準設定が
簡単にでき、測定値の読取りが容易になります。 |
|
|
| 仕 様 |
| 型 式 |
測定範囲
(mm) |
可動量 (mm) |
フェラー (mm) |
指示誤差
(mm) |
測定力 (N) |
標準価格 |
HU-1
（生産終了） |
250〜1,000 |
±25
( 呼び寸法に対して ) |
5本
( 50, 100, 150, 200, 250 ) |
±0.5 |
10 |
80,000円 |
| HU-1用 延長ロット管 500mm 標準価格 15,000円 |
|

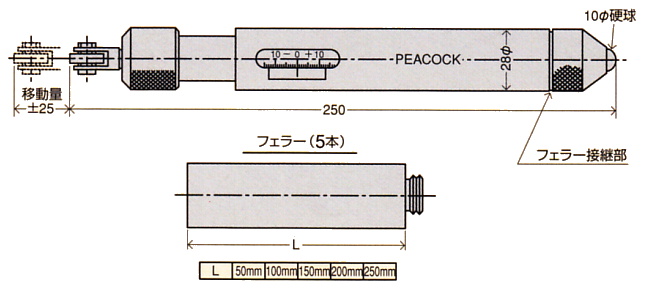

HU-1 寸法図
|
