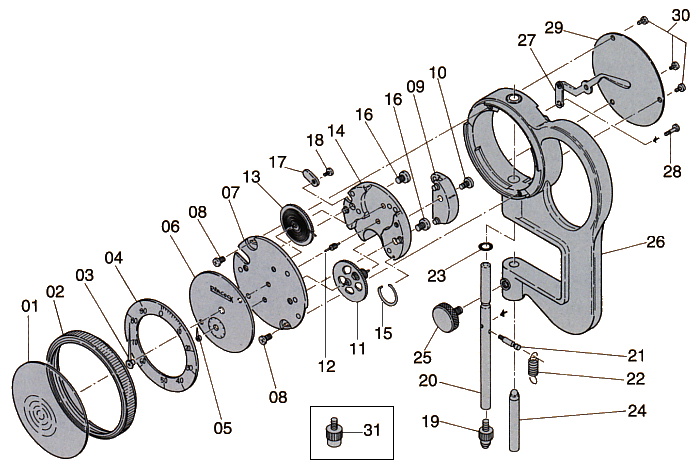

| 01 |
おおい板 |
11 |
※120Z主動ギヤ ( 16Zピニオン付 ) |
21 |
スピンドル |
| 02 |
外 枠 |
12 |
※12Zピニオン |
22 |
※ガイドノック |
| 03 |
長 針 |
13 |
※120Z遊動ギヤ ( ヒゲ全舞付 ) |
23 |
コイルバネ |
| 04 |
外目盛板 |
14 |
※上メタル ( 軸石付 ) |
24 |
※ショックプルーフゴム |
| 05 |
短 針 |
15 |
※外枠押えばね |
25 |
アンビル台 |
| 06 |
内目盛板 |
16 |
※上メタル止めねじ ( S-010 ) |
26 |
※フレーム |
| 07 |
※地 板 ( 軸石付 ) |
17 |
※つ め |
27 |
キャップ |
| 08 |
※地板止めねじ ( S-217 ) |
18 |
※つめ止めねじ ( S-009 ) |
28 |
レバー ( リフト, カラクリノック付 ) |
| 09 |
※ガイドメタル |
19 |
アンビル |
29 |
リフト止めねじ ( S-064 ) |
| 10 |
※ガイドメタル止めねじ ( S-012 ) |
20 |
測定子台 |
30 |
裏ぶた |
|
|
|
|
31 |
裏ぶた止めねじ ( S-128 ) |
| ※印は、パーツ販売しておりません。 |
| このページの先頭へ戻る |
| 01 |
おおい板 |
11 |
※120Z主動ギヤ ( 16Zピニオン付 ) |
21 |
スピンドル |
| 02 |
外 枠 |
12 |
※12Zピニオン |
22 |
※ガイドノック |
| 03 |
長 針 |
13 |
※120Z遊動ギヤ ( ヒゲ全舞付 ) |
23 |
コイルバネ |
| 04 |
外目盛板 |
14 |
※上メタル ( 軸石付 ) |
24 |
※ショックプルーフゴム |
| 05 |
短 針 |
15 |
※外枠押えばね |
25 |
アンビル台 |
| 06 |
内目盛板 |
16 |
※上メタル止めねじ ( S-010 ) |
26 |
※フレーム |
| 07 |
※地 板 ( 軸石付 ) |
17 |
※つ め |
27 |
キャップ |
| 08 |
※地板止めねじ ( S-217 ) |
18 |
※つめ止めねじ ( S-009 ) |
28 |
レバー ( リフト, カラクリノック付 ) |
| 09 |
※ガイドメタル |
19 |
アンビル |
29 |
リフト止めねじ ( S-064 ) |
| 10 |
※ガイドメタル止めねじ ( S-012 ) |
20 |
測定子台 |
30 |
裏ぶた |
|
|
|
|
31 |
裏ぶた止めねじ ( S-128 ) |
| ※印は、パーツ販売しておりません。 |
| このページの先頭へ戻る |

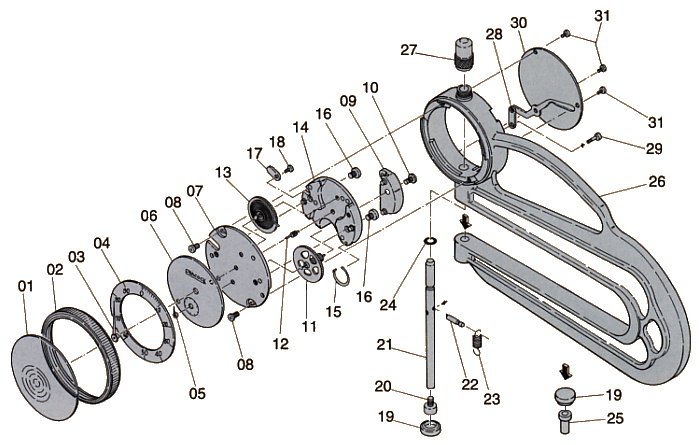

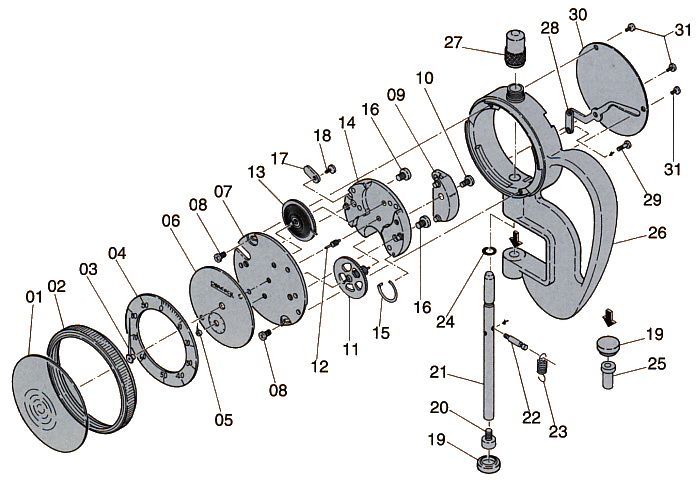

| 01 |
おおい板リング |
11 |
※16Zピニオン |
21 |
アンビル止めねじ |
| 02 |
おおい板 |
12 |
※100Zギヤ ( 100Zギヤ軸, ヒゲ全舞付 ) |
22 |
スプリング柱大 |
| 03 |
指 針 |
13 |
※上部メタル |
23 |
レバーワッシャー |
| 04 |
外 枠 |
14 |
※上部メタル止めねじ ( S-010 ) |
24 |
レバー |
| 05 |
テフロンリング |
15 |
※ヒゲ全舞止めノック |
25 |
ワッシャー |
| 06 |
外枠止めねじ ( S-200 ) |
16 |
スピンドル |
26 |
レバー軸 |
| 07 |
目盛板 |
17 |
測定子台 |
27 |
指掛け |
| 08 |
※地板 ( メタル柱付 ) |
18 |
測定子 |
28 |
スプリング柱小 |
| 09 |
※地板止めねじ ( S-007 ) |
19 |
※フレーム |
29 |
レバー引き戻しばね |
| 10 |
※地板リング |
20 |
アンビル |
|
|
|
|
|
|
|
|
| ※印は、パーツ販売しておりません。 |
| このページの先頭へ戻る |

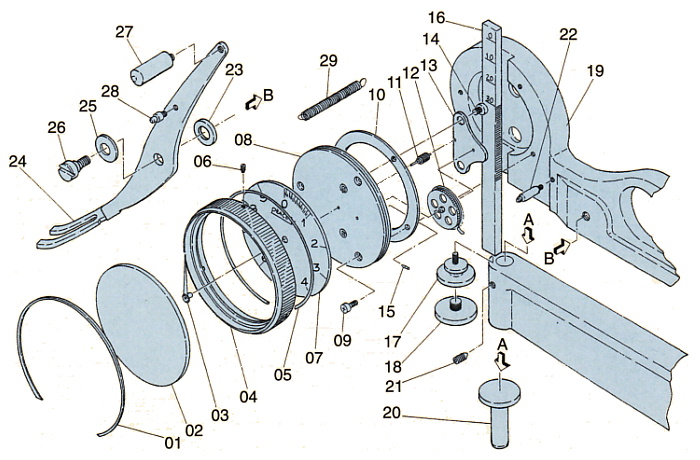

| 01 |
おおい板 |
11 |
※120Z主動ギヤ ( 16Zピニオン付 ) |
21 |
※ガイドノック |
| 02 |
外 枠 |
12 |
※12Zピニオン |
22 |
コイルバネ |
| 03 |
長 針 |
13 |
※120Z遊動ギヤ ( ヒゲ全舞付 ) |
23 |
※ショックプルーフゴム |
| 04 |
外目盛板 |
14 |
※上メタル ( 軸石付 ) |
24 |
アンビル |
| 05 |
短 針 |
15 |
※外枠押えばね |
25 |
アンビル止めノブ |
| 06 |
内目盛板 |
16 |
※上メタル止めねじ ( S-010 ) |
26 |
※フレーム |
| 07 |
※地 板 ( 軸石付 ) |
17 |
※つ め |
27 |
レバー ( リフト, カラクリノック付 ) |
| 08 |
※地板止めねじ ( S-217 ) |
18 |
※つめ止めねじ ( S-009 ) |
28 |
リフト止めねじ ( S-064 ) |
| 09 |
※ガイドメタル |
19 |
測定子 ( R タイプ ) |
29 |
裏ぶた |
| 10 |
※ガイドメタル止めねじ ( S-012 ) |
20 |
スピンドル |
30 |
裏ぶた止めねじ ( S-128 ) |
|
|
|
|
31 |
測定子 ( フラットタイプ ) |
| ※印は、パーツ販売しておりません。 |
|
ダイヤルシックネスゲージ
H
G
仕様及び外観は商品改良のため予告なく一部変更することがありますのでご了承下さい。
