 スプラインの大径測定をシリンダーゲージ応用品を利用することにより簡単に測定出来ます。
下記以外の特殊形状も製作しますのでお問い合せ下さい。
ダイヤルゲージは付属しません。 |
 スプライン大径測定用シリンダゲージ |
 |
* 測定子の寸法を決めるのがポイント
|
ヘッド部
特殊製作品の実績多数ございます。
必要事項をお知らせ下さい。 |
| 仕 様 CC-1HB シリーズ |
| 型 式 |
大径測定範囲
(mm) |
有効測定
範囲(mm) |
広範囲
精度(μm) |
隣接誤差
(μm) |
繰返し
精密度(μm) |
換えロッド
(mm) |
換えワッシャ
厚さ(mm) |
標準価格 |
| CC-124HB |
23.5〜26.0 |
1.2 |
5 |
2 |
2 |
24 |
0.5, 1.0 |
88,460円 |
| CC-126HB |
25.5〜28.0 |
1.2 |
5 |
2 |
2 |
26 |
0.5, 1.0 |
88,460円 |
| CC-128HB |
27.5〜30.0 |
1.2 |
5 |
2 |
2 |
28 |
0.5, 1.0 |
88,460円 |
| CC-130HB |
29.5〜32.0 |
1.2 |
5 |
2 |
2 |
30 |
0.5, 1.0 |
88,460円 |
| CC-132HB |
31.5〜34.0 |
1.2 |
5 |
2 |
2 |
32 |
0.5, 1.0 |
88,460円 |
| CC-134HB |
33.5〜36.0 |
1.2 |
5 |
2 |
2 |
34 |
0.5, 1.0 |
88,460円 |
| CC-136HB |
35.5〜38.0 |
1.2 |
5 |
2 |
2 |
36 |
0.5, 1.0 |
88,460円 |
| CC-138HB |
37.5〜40.0 |
1.2 |
5 |
2 |
2 |
38 |
0.5, 1.0 |
88,460円 |
| CC-140HB |
39.5〜42.0 |
1.2 |
5 |
2 |
2 |
40 |
0.5, 1.0 |
88,460円 |
| CC-142HB |
41.5〜44.0 |
1.2 |
5 |
2 |
2 |
42 |
0.5, 1.0 |
88,460円 |
| CC-144HB |
43.5〜46.0 |
1.2 |
5 |
2 |
2 |
44 |
0.5, 1.0 |
88,460円 |
| CC-146HB |
45.5〜48.0 |
1.2 |
5 |
2 |
2 |
46 |
0.5, 1.0 |
88,460円 |
|
|

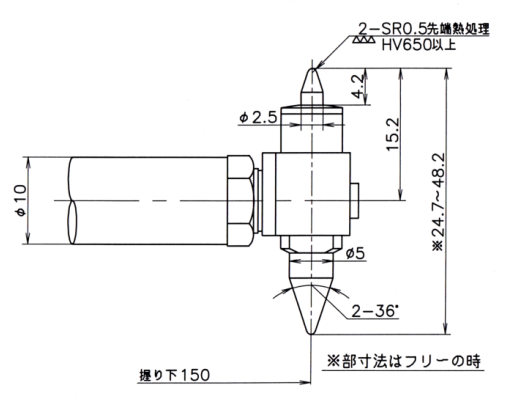

寸法図 CC-1HB シリーズ
|
| 仕 様 CC-2HB シリーズ |
| 型 式 |
大径測定範囲
(mm) |
有効測定
範囲(mm) |
広範囲
精度(μm) |
隣接誤差
(μm) |
繰返し
精密度(μm) |
換えロッド
(mm) |
換えワッシャ
厚さ(mm) |
標準価格 |
| CC-245HB |
44.5〜50.5 |
1.2 |
5 |
2 |
2 |
45 |
0.5, 1.0, 2.0, 3.0 |
90,180円 |
| CC-250HB |
49.5〜55.5 |
1.2 |
5 |
2 |
2 |
50 |
0.5, 1.0, 2.0, 3.0 |
90,180円 |
| CC-255HB |
54.5〜60.5 |
1.2 |
5 |
2 |
2 |
55 |
0.5, 1.0, 2.0, 3.0 |
90,180円 |
| CC-260HB |
59.5〜65.5 |
1.2 |
5 |
2 |
2 |
60 |
0.5, 1.0, 2.0, 3.0 |
90,180円 |
| CC-265HB |
64.5〜70.5 |
1.2 |
5 |
2 |
2 |
65 |
0.5, 1.0, 2.0, 3.0 |
90,180円 |
| CC-270HB |
69.5〜75.5 |
1.2 |
5 |
2 |
2 |
70 |
0.5, 1.0, 2.0, 3.0 |
90,180円 |
| CC-275HB |
74.5〜80.5 |
1.2 |
5 |
2 |
2 |
75 |
0.5, 1.0, 2.0, 3.0 |
90,180円 |
| CC-280HB |
79.5〜85.5 |
1.2 |
5 |
2 |
2 |
80 |
0.5, 1.0, 2.0, 3.0 |
90,180円 |
|
|

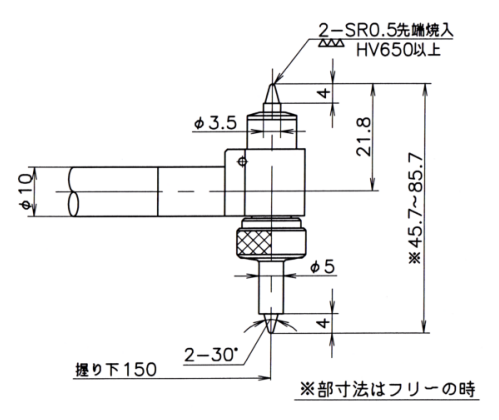

寸法図 CC-2HB シリーズ
|
|
仕様及び外観は商品改良のため予告なく一部変更することがありますのでご了承下さい。
