指針1回転未満ニューピクテスト Zシリーズ
PAT.No,3061910

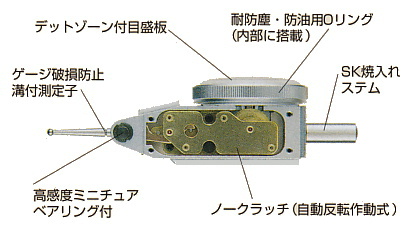

測定子支点軸受にミニチュアベアリングを使用しており、高耐久性、高感度を実現しています。
全軸受けに軸石を使用、指示感度に優れています。
外枠回転部にOリングを使用、耐油性を強化しています。
ゲージ破損防止溝付測定子付、横方向の力が加わっても溝部で測定子が折れゲージ本体を
  保護します。
ノークラッチ式の為、正・逆方向どちらの動きでも常に指針は時計方向に回転する自動反転
  作動式を採用しています。
バランス針採用により姿勢差(ゲージ取付方向)による誤差を極力小さくしました。
指針1回転未満 PCN Zシリーズ

指針1回転未満ニューピクテスト Zシリーズ
型 式 PCN-1BZA
目 量 0.01mm
測定範囲 0.6mm
ノークラッチタイプ
測定子 XN1B-2付

PCN-1BZA
型 式 PCN-1LZA
目 量 0.01mm
測定範囲 0.8mm
ノークラッチタイプ
測定子 XN1L-2付

PCN-1LZA

型 式 PCN-2ZA
目 量 0.002mm
測定範囲 0.2mm
ノークラッチタイプ
高精度
測定子 XN2-2付
PCN-2ZA
型 式 PCN-1BZB
目 量 0.01mm
測定範囲 0.6mm
ノークラッチタイプ
測定子 XN1B-2付

PCN-1BZB
型 式 PCN-1LZB
目 量 0.01mm
測定範囲 0.8mm
ノークラッチタイプ
測定子 XN1L-2

PCN-1LZB
型 式 PCN-2ZB
目 量 0.002mm
測定範囲 0.2mm
ノークラッチタイプ
高精度
測定子 XN2-2付
PCN-2ZB

仕  様
型 式 目 量
(mm)
測定範囲
(mm)
可動量
(mm)
最大許容誤差MPE (μm) 測定力
(N) 以下
標準価格
10目盛
指示誤差
1回転
指示誤差
全測定範囲
行き指示誤差
戻り誤差 繰返し
精密度
PCN-1BZ(A) 0.01 0.6 0.7 5 -- 9 4 3 0.3 11,400円
PCN-1LZ(A) 0.01 0.8 0.9 5 -- 10 5 3 0.3 13,900円
PCN-2Z(A) 0.002 0.2 0.24 2 -- 4 3 1 0.3 13,900円
PCN-1BZ(B) 0.01 0.6 0.7 5 -- 9 4 3 0.3 11,400円
PCN-1LZ(B) 0.01 0.8 0.9 5 -- 10 5 3 0.3 13,900円
PCN-2Z(B) 0.002 0.2 0.24 2 -- 4 3 1 0.3 13,900円
製品のワンポイント
読み間違いのない1回転未満タイプです。
量産部品等の検査・測定に最適です。
アクセサリー(オプション)

外観寸法図
型 式 L (mm)
PCN-1BZ (A) (B) 22.2
PCN-1LZ (A) (B) 42.8
PCN-2Z (A) (B) 17.8
外観寸法図 PCN Zシリーズ
