デジタルカウンタ

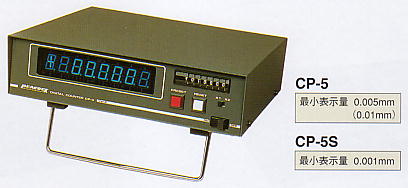

プリセット機能付タイプ 生産終了 NEWタイプ C-500/C-700

●プリセットしての測定ができます。 ●ブルー発色で見やすい蛍光表示管を採用してます。 ●倍表示機能が付いています。（センター押さえで直径測定等）

■仕　様
型　式	CP-5	CP-5S
最小表示量	0.005mm	0.001mm
表　示	蛍光表示管（ブルー発色表示）　符号（±）付き６桁表示
量子化誤差	±１カウント
応答速度	1000mm/sec	600mm/sec
質　量	2.6kg	2.5kg
電　源	AC100V(90V〜110V)　50/60Hz
外観寸法	240(W)×230(D)×60(H)mm
使用温度	０〜４０℃／保存温度−１０〜５０℃
適合する リニアゲージ	DL-2 / D-5 / D-10 / D-20 D-50 / D-100 D-5UZ / D-10N / D-20N	DL-2S / D-5S / D-10S / D-20S D-50S / D-100S
標準価格	99,000円	120,000円
付属品	●電源コード（２m） ●チルトスタンド（筐体を傾斜させて表示を見やすくします）
機　能	●Ｘ１、Ｘ２-----------Ｘ２にスイッチを切り替えますと２倍表示します。 ●ＰＲＥＳＥＴ---------プリセットスイッチで任意の値をプリセットできます。 ●ＲＥＳＥＴ----------リセットスイッチで任意の位置でゼロリセットできます。 ●ＤＩＲＥＣＴＩＯＮ------背面のＤＩＲＥＣＴＩＯＮスイッチでカウント方向を切替可能 ●ＣＬＯＣＫ ＯＵＴ-----ＢＣＤの同期信号を出力しています。（１μｓｅｃ） ●ＡＬＡＲＭ ＯＵＴ-----応答速度以上の入力で異常値を示す出力です。 ●ＬＡＴＣＨ　ＩＮ-------外部より表示値、データ出力をホールドします。 ●ＲＥＳＥＴ　ＩＮ-------外部よりリセット入力でゼロリセットします。
データ出力 （ＢＣＤ ＯＵＴ）	●正論理、全桁パラレル、オープンコレクターで出力しています。 ●使用コネクタ-----５７-４０３６０ ＤＤＫ相当品（アンフェノールタイプ） 　　　　　　　　　　　　ケーブル側は附属していません。（５７-３０３６０相当品が適合しています）
オプション	●合否判定（コンパレータ）--------ＣＯＭ−６ ●レコーダ記録（ＤＡ変換器）-------ＤＡ−４ 　プリンタ（統計演算機能付き）-----ＰＤＰ−１ ●外部プリセット／ラッチ機能付き---ＣＰ−５ＲＬ（ＣＰ−５に機能追加） 　　（ピン配列はＣ−５ＲＬと同じ）　　　ＣＰ−５ＳＲＬ（ＣＰ−５Ｓに機能追加）

■外観寸法図　ＣＰ-５／ＣＰ-５Ｓ　（２４０）寸法がＣＰ-５／ＣＰ-５Ｓです。

---
