デジタルカウンタ 合否判定タイプ


CM-5B (生産終了) [後継器種] デジタルカウンタ C-700
OK、±NGの合否判定機能が付いています。
分解能力 5μm、1μmと選択設定できます。

合否判定タイプ CM-5B (生産終了)
最小表示量 0.005mm / 0.001mm 切替式
合否判定機能付

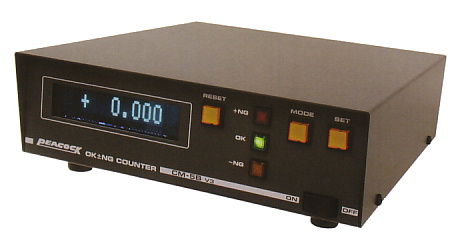

CM-5B

仕  様
型 式 CM-5B (生産終了)
最小表示量 0.005mm / 0.001mm ( スイッチで選択設定します )
表示桁数 0.005mmの場合 符号(±)付き5桁 ( +00.000〜±999.995 )
0.001mmの場合 符号(±)付き5桁 ( +0.000〜±99.999 )
応答速度 0.005mm表示時 1000mm/sec  ,  0.001mm表示時 600mm/sec
合否判定設定 下限・上限設定デシタルスイッチ各々6桁
量子化誤差 ±1カウント
判定出力 リレー設定 ( a接点 ) で出力 ( DS1-S-DC5V 松下相当品 )
判定表示 -NG (黄色)  OK (青色)  +NG (赤色)
使用温度 0 〜 40℃
電 源 AC100V〜AC240V 50/60Hz
質量/外観寸法 2.2kg / 200(W)×230(D)×70(H)mm
標準価格 117,000円
附属品 合否判定出力コネクタ ( PRC03-12A10-4F10.5 タジミ製 )
適合する
リニアゲージ
DL-2(S) / D-5(S) / D-10(S) / D-20(S) / D-50(S) / D-100(S)
D-5UZ / DN-10S / DN-20S
データ出力 BCD ( オープンコレクタ ) 出力と RS232C 準拠出力が付いています。
機 能
最小表示量は、設定で選択 ( 出荷時は1μm表示 )
故障警報機能付
合否判定は常時出力 ( オプションコネクタ付加で制御出力可能 )
合否判定の設定値は、±NGに含まれる ( 出荷時設定変更可能 )
BCD出力はオープンコレクターでシーケンサ等に接続可能
オプション
合否判定出力コントロールコネクタ付加 ( 背面パネルに実装 ) CM-5B-CONT付き
外部RESET / LATCH コネクタ付加 ( 背面パネルに実装 ) CM-5B-RL付き
チルトスタンド付き ( 筐体を傾斜させるスタンド ) CM-5B-ST付き
